La huella de las rocas en el viaje subterráneo del agua

Texto: Fina Muñoz Sanz y Ana Isabel Casado Gómez

Ilustradora: Ana Isabel Casado Gómez

El agua es un líquido vital. Constituye aproximadamente el 60 % del cuerpo humano, cubre en torno al 71 % de la superficie de nuestro planeta y es imprescindible para que tengan lugar las reacciones metabólicas en el interior de las células. Su presencia es, por tanto, un criterio fundamental a la hora de valorar si en un planeta existe o ha existido vida. Quizá por ello solemos decir que “donde hay agua, hay vida”, aunque sería más preciso afirmar que “donde hay vida, hay agua”.

Como ya explicamos en el post dedicado a la formación de los océanos, existen varias hipótesis sobre el origen del agua en la Tierra. Algunas proponen un aporte externo mediante cometas o meteoritos, mientras que otras plantean que los impactos a alta velocidad habrían favorecido la combinación de átomos de oxígeno e hidrógeno durante las primeras etapas de formación del planeta.

¿POR QUÉ ES UN LÍQUIDO ESPECIAL?

Las propiedades del agua como sustancia son especialmente singulares. Analizar algunas de ellas, como su densidad anómala (fig. 1), permite comprender fenómenos tan llamativos como la formación de los icebergs. A diferencia de la mayoría de las sustancias, el agua en estado líquido es más densa que en estado sólido, alcanzando su densidad máxima a 4 °C.

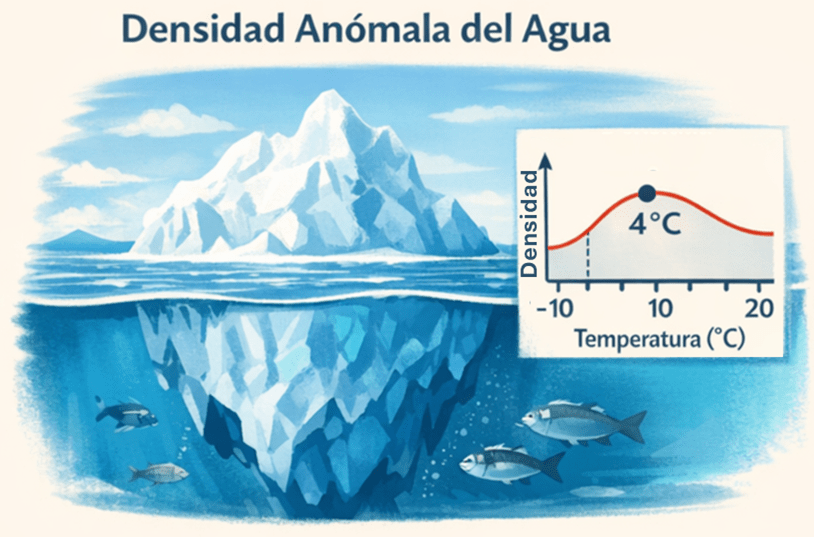

Figura 1. La imagen es una ilustración educativa que explica la densidad anómala del agua. En la parte superior aparece el título “Densidad Anómala del Agua”, escrito con letras claras y bien contrastadas.

La escena principal muestra un paisaje acuático frío. En la superficie del agua se observa un gran iceberg de color blanco y azul claro, flotando. Solo una pequeña parte del iceberg sobresale por encima del agua, mientras que la mayor parte se encuentra sumergida, mostrando que el hielo flota.

Bajo la superficie del agua, el color es más oscuro y se aprecia la parte sumergida del iceberg, mucho más grande que la visible. En esta zona aparecen varios peces nadando, lo que indica que, aunque la superficie esté congelada, el agua inferior permanece líquida y permite la vida.

A la derecha de la imagen hay un gráfico que relaciona la densidad del agua con la temperatura. El eje vertical indica la densidad y el eje horizontal la temperatura en grados Celsius, desde valores negativos hasta unos 20 grados. La curva del gráfico tiene forma de colina y alcanza su punto máximo a 4 grados Celsius, marcado con un punto destacado. Esto señala que el agua alcanza su máxima densidad a esa temperatura.

El conjunto de la imagen transmite la idea de que el agua no se comporta como la mayoría de las sustancias: al enfriarse por debajo de 4 grados, su densidad disminuye, lo que permite que el hielo flote y que el agua más densa quede en el fondo, protegiendo a los seres vivos en ambientes fríos.

Así que, la imagen explica de forma visual por qué los lagos y mares pueden congelarse en la superficie sin helarse por completo, gracias a la densidad anómala del agua. — **Figura 1. Densidad anómala del agua.**
El agua alcanza su densidad máxima a 4 °C, de modo que el hielo (agua en estado sólido) es menos denso y flota sobre el agua líquida. Este comportamiento anómalo explica la formación de icebergs y permite que, bajo la capa de hielo superficial, el agua permanezca líquida, posibilitando la vida acuática en ambientes fríos.

Otra propiedad destacable es la elevada cohesión entre sus moléculas, lo que le aporta una alta tensión superficial (fig. 2). Los enlaces covalentes del agua, reforzados por los puentes de hidrógeno (fuerzas de Van der Waals), hacen que las moléculas se mantengan fuertemente unidas. Gracias a esta cohesión, algunos insectos, como los zapateros (Gerris lacustris), pueden desplazarse sobre la superficie del agua sin hundirse.

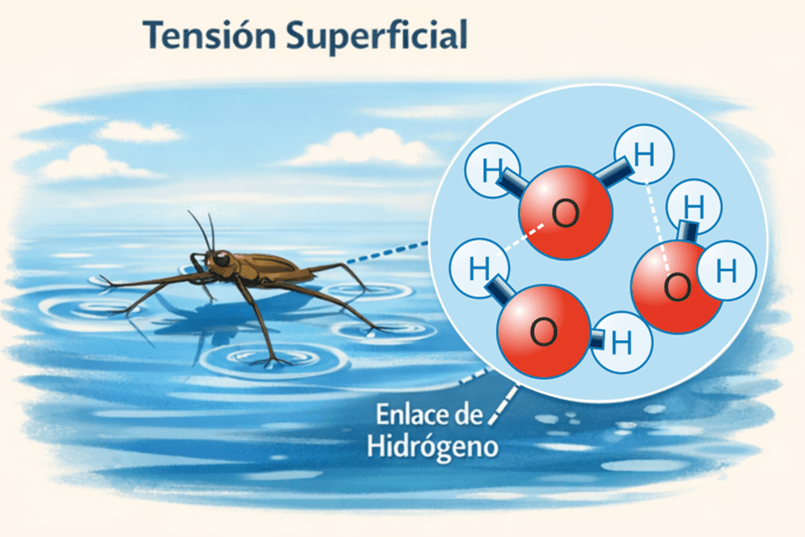

Figura 2. Ilustración de un insecto zapatero desplazándose sobre la superficie del agua sin hundirse. Junto a él se muestra un esquema ampliado de moléculas de agua unidas entre sí mediante puentes de hidrógeno. La imagen representa la tensión superficial del agua, causada por la fuerte cohesión entre sus moléculas, que permite que pequeños organismos se mantengan sobre su superficie. — **Figura 2. Tensión superficial del agua.**
La fuerte cohesión entre las moléculas de agua, debida a los enlaces covalentes y reforzada por los puentes de hidrógeno, genera una elevada tensión superficial. Esta propiedad permite que pequeños organismos, como los insectos zapateros, puedan desplazarse sobre la superficie del agua sin hundirse.

Asimismo, el agua presenta una notable capacidad de adhesión a otras superficies. Este fenómeno que llamamos capilaridad (fig. 3), puede observarse, por ejemplo, en las paredes de un tubo de ensayo o en los vasos conductores de las plantas, por los que la savia bruta asciende desde las raíces hasta las hojas.

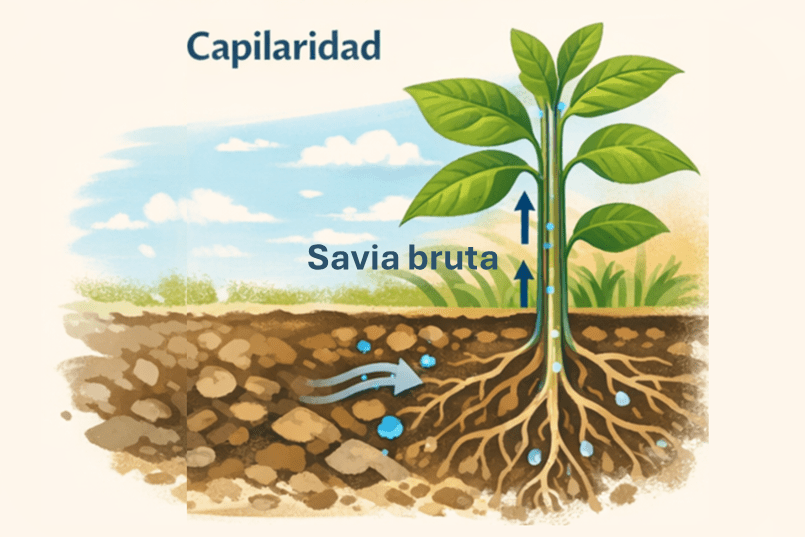

Figura 3. La imagen es una ilustración didáctica que explica el proceso de capilaridad y el ascenso de la savia bruta en una planta. Tiene un estilo sencillo, con colores suaves y formas claras, pensada para fines educativos.

En la parte superior aparece la palabra “Capilaridad”, que nombra el fenómeno que se quiere explicar. En el centro de la imagen se ve una planta verde con varias hojas, creciendo hacia arriba desde el suelo. El tallo es recto y de color verde claro.

Debajo de la superficie del suelo se representa el sistema de raíces, extendido y ramificado. El suelo aparece seccionado, mostrando piedras y partículas de tierra en tonos marrones. Entre las raíces y el suelo se observan pequeños puntos azules que representan el agua presente en el terreno.

Desde el suelo hacia el interior de las raíces entran flechas y gotas azules, indicando la absorción de agua por la planta. A lo largo del tallo se dibuja un conducto vertical por el que ascienden flechas azules hacia arriba. Junto a este conducto aparece el texto “Savia bruta”, señalando el movimiento ascendente del agua y las sales minerales desde las raíces hasta las hojas.

Las flechas apuntan hacia arriba para mostrar que, gracias a la capilaridad, la savia bruta sube por el interior de la planta contra la gravedad. En la parte superior, las hojas se presentan sanas y verdes, indicando que reciben el agua necesaria para su funcionamiento.

En conjunto, la imagen explica de forma visual cómo el agua del suelo entra por las raíces y asciende por el tallo hasta las hojas mediante el proceso de capilaridad, facilitando la comprensión del transporte interno del agua en las plantas. — **Figura 3. Capilaridad del agua.**
La combinación de las fuerzas de cohesión entre las moléculas de agua y de adhesión a las superficies sólidas permite el ascenso del agua por conductos estrechos. Este fenómeno, conocido como capilaridad, resulta esencial en las plantas, ya que posibilita el transporte de la savia bruta desde las raíces hasta las hojas.

Por último, y no menos importante, destaca su gran poder disolvente. Debido al carácter dipolar de la molécula de agua, la carga eléctrica se distribuye de manera desigual, con una región ligeramente positiva y otra negativa. Esta característica permite disolver compuestos iónicos y polares, lo que convierte al agua en un medio fundamental para el transporte de sustancias. Por ejemplo la sal común (NaCl) en agua, se disuelve liberando iones Na⁺ y Cl⁻ (fig. 4).

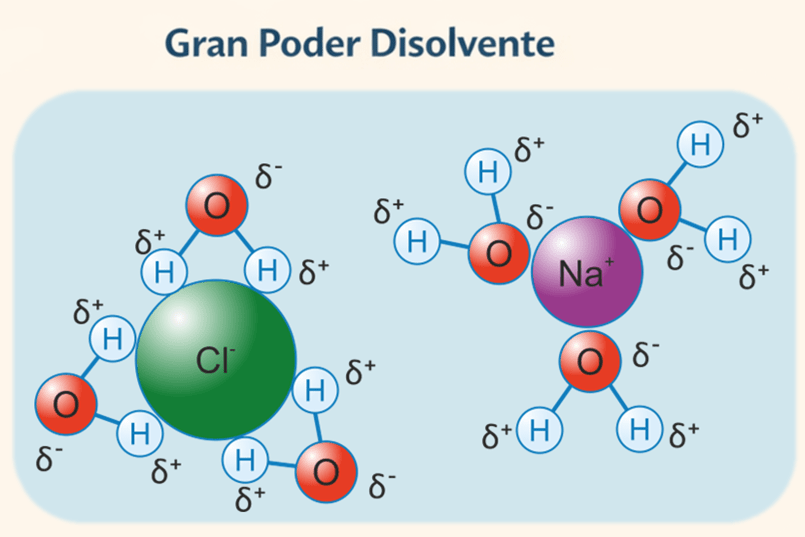

Figura 4. Esquema de moléculas de agua rodeando iones sodio y cloruro. Las moléculas de agua se orientan de forma diferente según la carga del ion. La imagen muestra cómo el carácter dipolar del agua permite separar y mantener en disolución los iones de una sal, explicando su gran poder disolvente. — **Figura 4. Gran poder disolvente del agua.**
El carácter dipolar de la molécula de agua, con una distribución desigual de cargas eléctricas, permite la atracción y estabilización de iones con carga positiva y negativa. Esta propiedad facilita la disolución de compuestos iónicos, como el cloruro sódico, al rodear y separar los iones sodio (Na⁺) y cloruro (Cl⁻), haciendo posible su transporte en disolución.

¿Sabías que…
…un ion es un átomo o molécula que ha ganado electrones —adquiriendo carga negativa y denominándose anión— o que ha perdido electrones —adquiriendo carga positiva y llamándose catión (fig. 5)?
En el agua, las moléculas de H₂O pueden autoionizarse formando iones de hidrógeno (H⁺) y de hidroxilo (OH⁻). Estos iones generan fuerzas de atracción que favorecen la disolución de los compuestos.

Figura 5. Esquema comparativo de dos átomos: uno con carga positiva y otro con carga negativa. El primero ha perdido electrones y se identifica como catión; el segundo ha ganado electrones y se identifica como anión. La imagen explica visualmente cómo se forman los iones, un proceso clave para entender la disolución de sales en el agua. — **Figura 5. Formación de cationes y aniones.**
Un ion es un átomo o molécula que adquiere carga eléctrica al ganar o perder electrones. Cuando un átomo pierde uno o más electrones, queda con carga positiva y se denomina catión; cuando los gana, adquiere carga negativa y se denomina anión. Este proceso es fundamental para comprender la disolución de sales y la composición química de las aguas naturales.

EL RECORRIDO DE UNA GOTA DE AGUA

Tras la evaporación del agua de los océanos, el vapor se condensa y forma nubes que precipitan sobre la superficie terrestre. Parte de esta agua se infiltra en el subsuelo, empapando las rocas y dando lugar a los acuíferos. Un acuífero es una formación geológica capaz de almacenar y transmitir agua a través de sus poros y fracturas.

La infiltración del agua de lluvia hasta los acuíferos es un proceso lento que atraviesa los distintos horizontes del suelo. Aunque el agua no es completamente pura —puede contener partículas en suspensión, microorganismos o gases disueltos—, durante su recorrido subterráneo interactúa con los materiales que encuentra, modificando progresivamente su composición química. De este modo, cuando el ciclo natural del agua (fig. 6) se ve interrumpido por la captación humana mediante fuentes o pozos, el agua puede utilizarse, entre otros usos, como agua para consumo humano.

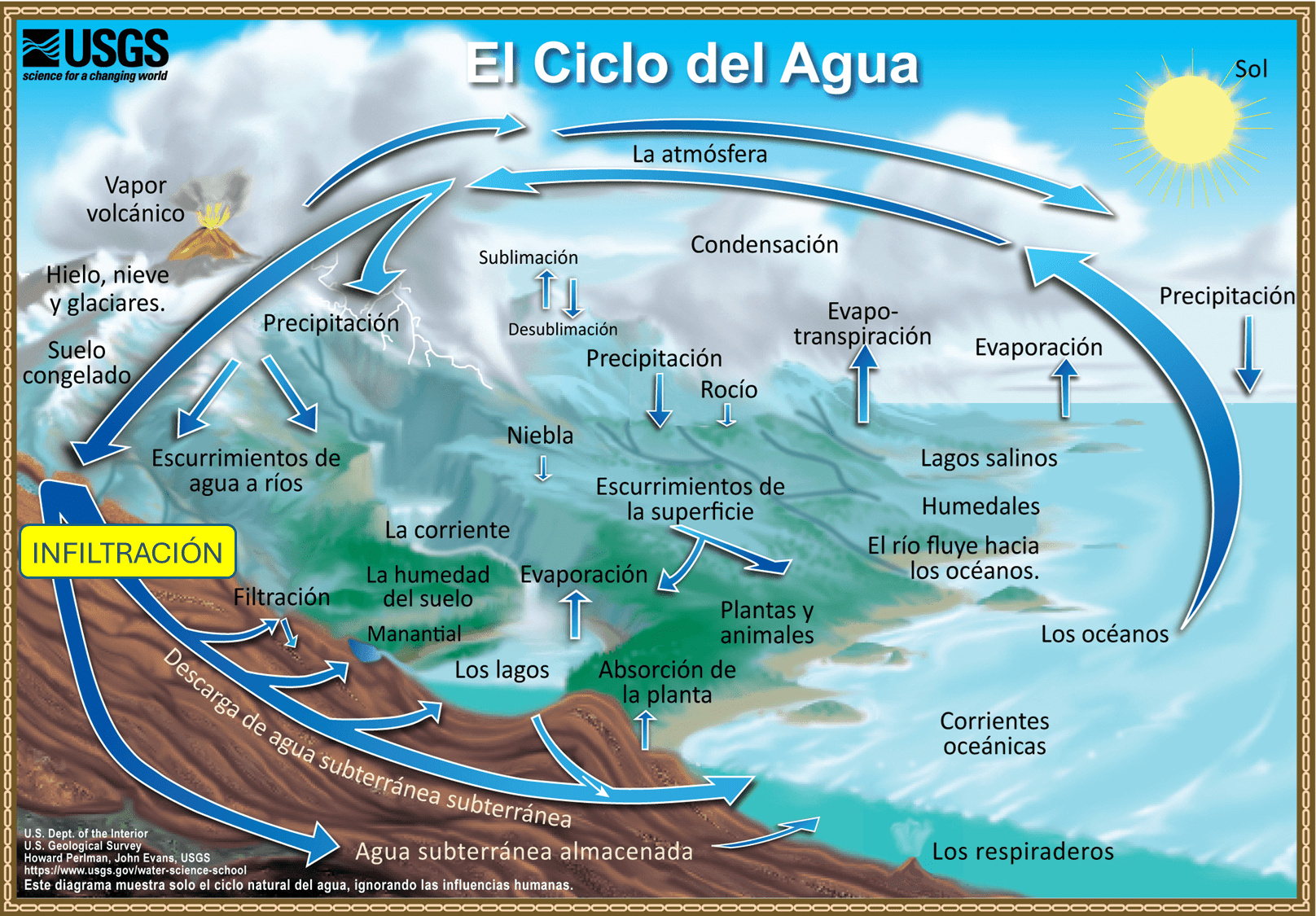

Figura 6. La imagen es un esquema ilustrado del ciclo natural del agua, presentado de forma panorámica y a color. En la parte superior aparece el título “El Ciclo del Agua”. En la esquina superior izquierda se ve el logotipo del USGS (Servicio Geológico de Estados Unidos). El fondo representa un paisaje amplio con cielo, montañas, ríos, lagos, océanos y zonas subterráneas.

En la parte superior derecha se muestra el Sol, que aporta la energía necesaria para el ciclo. Desde los océanos, lagos y ríos ascienden flechas que indican la evaporación, es decir, el paso del agua líquida a vapor. También se representa la evapotranspiración, que es el vapor de agua liberado por plantas y animales.

En la atmósfera, el vapor de agua se enfría y forma nubes mediante el proceso de condensación. Desde las nubes descienden flechas que indican la precipitación, que puede caer en forma de lluvia, nieve o granizo sobre montañas, suelos, ríos, lagos y océanos. En las zonas altas se observan hielo, nieve y glaciares, así como vapor volcánico.

Parte del agua que cae sobre la superficie fluye por el terreno como escorrentía, alimentando ríos y lagos, que finalmente llevan el agua hacia los océanos. Otra parte del agua penetra en el suelo mediante la infiltración, destacada en la imagen con un recuadro amarillo. Esta agua pasa a formar parte del agua subterránea, que se almacena bajo tierra y puede desplazarse lentamente hasta salir de nuevo a la superficie en manantiales, ríos o directamente al mar.

El esquema también muestra procesos como la sublimación (paso del hielo directamente a vapor), la desublimación, la formación de rocío y niebla, y la circulación del agua en humedales, lagos salinos y corrientes oceánicas.

En la parte inferior se representa el subsuelo, con flechas que indican el movimiento del agua subterránea y su descarga hacia ríos y océanos. Todo el diagrama está conectado por flechas azules que muestran que el agua se mueve continuamente entre la atmósfera, la superficie terrestre y el subsuelo.

En conjunto, la imagen explica de manera visual y completa cómo el agua circula de forma continua en la naturaleza, sin intervención humana, pasando por distintos estados y reservorios. — **Figura 6. El ciclo natural del agua.**
Esquema del ciclo hidrológico que muestra los principales procesos de circulación del agua entre la atmósfera, la superficie terrestre y el subsuelo, incluyendo evaporación, condensación, precipitación, escorrentía, infiltración y flujo subterráneo. Este ciclo continuo regula la distribución del agua en la Tierra y es esencial para el mantenimiento de los ecosistemas y de la vida.
Modificado de *U.S. Geological Survey (USGS).*

Cuando el agua subterránea aflora de forma natural en un manantial y cumple las condiciones adecuadas para el consumo humano, recibe la denominación de agua mineral natural. Aunque la fórmula química del agua es H₂O, su elevado poder disolvente hace que el agua que bebemos contenga diversos elementos disueltos en forma iónica.

Estos iones permiten clasificar las aguas minerales según su composición química. Entre las más habituales se encuentran las aguas cálcicas, sódicas, magnésicas, bicarbonatadas, cloruradas o combinaciones iónicas varias.

¿QUÉ BEBEMOS CUANDO BEBEMOS AGUA?

Según la cantidad total de iones disueltos, las aguas minerales se clasifican en aguas de mineralización muy débil, débil, media o fuerte, en función del residuo seco (BOE n.º 16, de 19 de enero de 2011). Si el agua estuviera compuesta exclusivamente por H₂O, sería un líquido inodoro e insípido; sin embargo, el agua que consumimos presenta determinadas propiedades organolépticas. De este modo, la mineralización establece un vínculo directo entre la química del agua y su sabor u olor.

Las etiquetas de las botellas de agua mineral (fig. 7) proporcionan información detallada sobre el producto. Además de indicar la localización y denominación del manantial, las empresas embotelladoras están obligadas a realizar análisis periódicos de control de calidad, en los que se especifica la concentración de las sustancias disueltas y el laboratorio responsable del análisis.

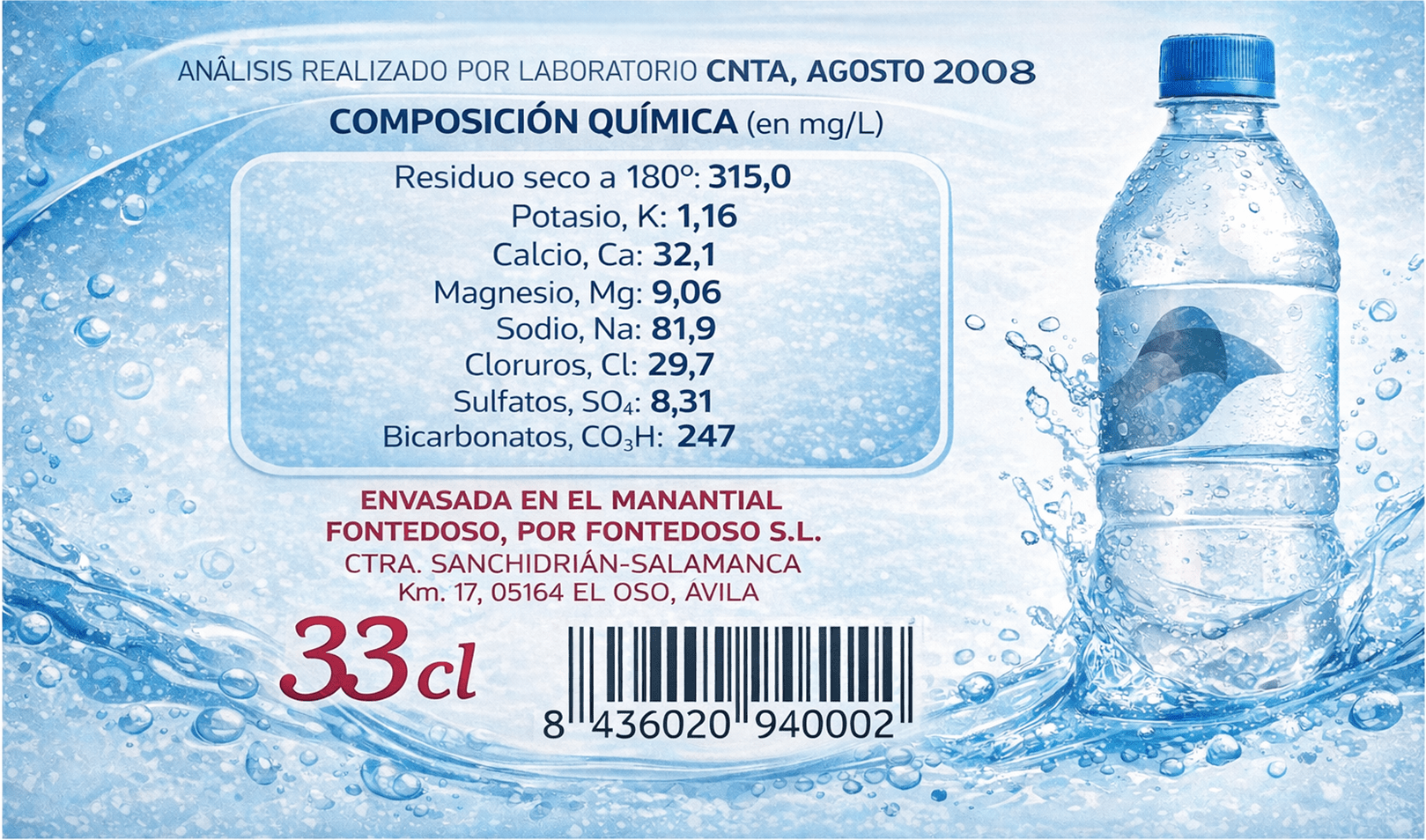

Figura 7. Imagen de la etiqueta de una botella de agua mineral donde se detallan los valores del residuo seco y la concentración de distintos iones, como calcio, sodio o bicarbonato, expresados en miligramos por litro. También se indica el manantial de origen y el laboratorio que realizó el análisis. La figura muestra qué información química aporta una etiqueta de agua mineral. — **Figura 7. Etiqueta de agua mineral natural y composición química.**
Ejemplo de etiqueta de agua mineral en la que se detalla el residuo seco y la concentración de los principales iones disueltos, expresados en mg/L, junto con la fecha y el laboratorio responsable del análisis, así como la localización del manantial de origen. Esta información permite conocer el grado de mineralización del agua y relacionar su composición química con sus propiedades organolépticas.

El residuo seco es uno de los parámetros más relevantes y se refiere al peso del material obtenido tras evaporar un litro de agua, generalmente a unos 180 °C. Se expresa en mg/L y constituye un indicador directo del grado de mineralización, influyendo de forma notable en el sabor del agua (tabla 1).

MINERALIZACIÓN DEL AGUA MINERAL	RESIDUO SECO (mg/L)
Muy débil	Hasta 50
Débil	50-500
Media	500-1500
Fuerte	más de 1500

Tabla 1: tipo de mineralización del agua mineral en función del residuo seco (mg/L), según BOE de 16 de enero de 2011.

¿Sabías que…
…el oficio de catador o catadora consiste en evaluar la calidad sensorial de alimentos y bebidas?
Aunque es más conocido en productos como el vino —donde reciben el nombre de sumilleres—, también existen especialistas en queso, café, chocolate o yogur. De forma mucho menos habitual, existen catadores y catadoras de agua capaces de distinguir hasta un centenar de tipos diferentes.

Otro parámetro relacionado con el contenido mineral es la dureza del agua, definida como su capacidad para consumir jabón o producir incrustaciones. La dureza depende principalmente de la concentración de iones alcalinotérreos, especialmente calcio y magnesio, y está relacionada con la presencia de carbonatos disueltos. Es un parámetro utilizado en las instrucciones de las lavadoras, con diferencias en todo el territorio español (fig. 8) influenciadas en parte por la naturaleza geológica del terreno.

Figura 8. Mapa de dureza estimada del agua de distribución pública de España, similar al que incluyen las instrucciones de una lavadora doméstica. Modificado de Idris

Las aguas de mineralización media o fuerte se denominan aguas duras, mientras que las de mineralización débil se conocen como aguas blandas. Estos conceptos son habituales en ámbitos como la fontanería, ya que la dureza del agua influye en la formación de cal en las tuberías y en la eficacia de los detergentes; un agua dura dificulta la acción del jabón, lo que obliga a aumentar la cantidad de detergente para lograr una limpieza adecuada (fig. 9).

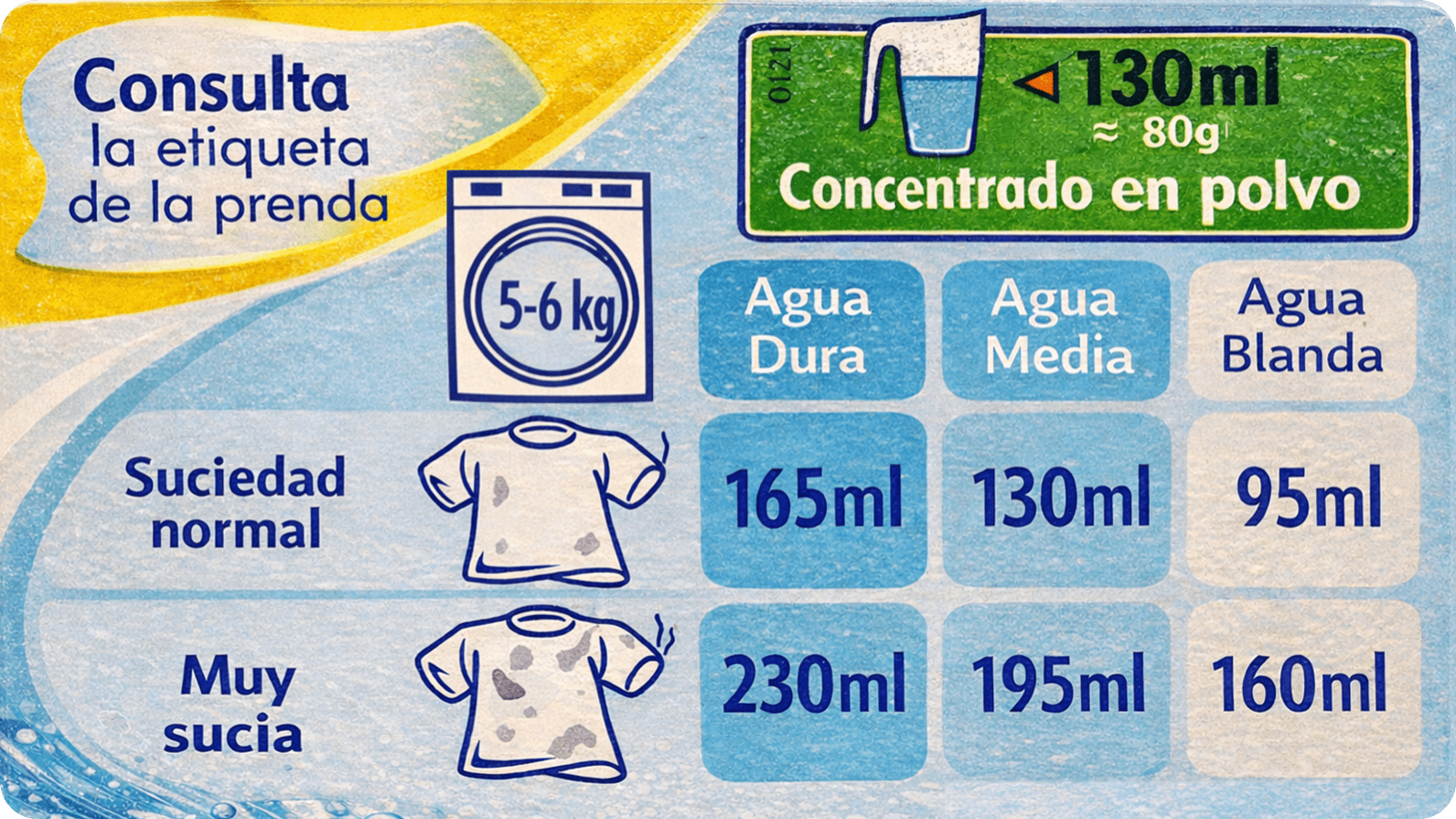

Figura 9. Tabla gráfica de dosificación de detergente para lavadora según la dureza del agua y el grado de suciedad de la ropa. Se indica que las aguas duras requieren mayor cantidad de detergente que las aguas blandas. La imagen relaciona la dureza del agua con la eficacia del lavado y el consumo de productos de limpieza. — **Figura 9. Relación entre la dureza del agua y la dosificación de detergente.**
Ejemplo de recomendaciones de dosificación de detergente en función de la dureza del agua y del grado de suciedad de la ropa. Las aguas duras, con mayor contenido en calcio y magnesio, requieren una mayor cantidad de detergente para lograr una limpieza eficaz, mientras que las aguas blandas permiten reducir la dosis necesaria.

¿PERO DE DÓNDE VIENEN ESOS MINERALES DISUELTOS?

Antes de ser embotellada, el agua de un manantial ha circulado por formaciones rocosas denominadas acuíferos, disolviendo minerales a lo largo de su recorrido, los componentes de la roca. No obstante, no existe una relación directa y sencilla entre el tipo de roca y la composición química del agua, ya que esta interacción depende además de numerosos factores, entre ellos:

las condiciones climáticas
el grado de alteración de la roca
el tiempo de contacto agua-roca
la permeabilidad del material
la longitud del recorrido subterráneo
la alterabilidad de los minerales

En términos generales, el paso del agua por las rocas deja una “huella” en forma de iones disueltos. Aunque es difícil establecer valores exactos, puede enunciarse una relación cualitativa: rocas duras suelen dar lugar a aguas blandas, mientras que rocas más alterables generan aguas más duras. Cuanto más fácilmente se altera una roca, mayor es la cantidad de iones que puede ceder al agua (fig. 10).

Infografía sobre fondo negro con dos flechas horizontales:

Arriba, una flecha grande hacia la derecha con el texto “ALTERABILIDAD DE LA ROCA”. En el extremo izquierdo aparece un signo menos (–) y en el derecho un más (+), indicando un aumento de alterabilidad de izquierda a derecha.

Abajo, otra flecha grande hacia la derecha con el texto “MINERALIZACIÓN DEL AGUA”, también con (–) a la izquierda y (+) a la derecha, indicando que la mineralización del agua aumenta en el mismo sentido.

Entre ambas flechas hay tres columnas (izquierda, centro y derecha):

Columna izquierda (baja alterabilidad / baja mineralización): arriba hay una roca gris moteada. Debajo, una gota vacía (o casi sin color) y una flecha vertical azul claro apuntando hacia una gota inferior con muy poca agua coloreada.

Columna central (alterabilidad y mineralización medias): arriba hay una roca con bandas o vetas oscuras y claras. Debajo, una gota y una flecha vertical naranja hacia una gota inferior con cantidad intermedia de agua coloreada en tono amarillento/anaranjado.

Columna derecha (alta alterabilidad / alta mineralización): arriba hay una roca clara, blanquecina. Debajo, una gota y una flecha vertical roja hacia una gota inferior con mayor cantidad de agua coloreada (más intensa y ocupando más volumen).

La idea visual es que, al pasar de izquierda a derecha, la roca es más alterable y el agua resultante aparece progresivamente más mineralizada. — Figura 10: Esquema que relaciona la **alterabilidad de la roca** (de menor a mayor) con la **mineralización del agua** (de menor a mayor): tres rocas en la parte superior y tres gotas de agua debajo; a mayor alterabilidad, el agua aparece más mineralizada (más “cargada” de sales).

Sin embargo, esta distinción no es absoluta. Existen calizas o areniscas muy compactas que se alteran con dificultad, de forma similar a algunas rocas ígneas o metamórficas. Además, diferentes tipos de roca pueden originar composiciones hidroquímicas similares, como ocurre con calizas y mármoles, ambos ricos en carbonatos.

¿ Sabías que…
…al hablar de acuíferos, es importante señalar que las rocas que los componen pueden diferir de las rocas que se observan en la superficie. Conocer el recorrido completo del agua, desde la zona de infiltración hasta su captación, requiere estudios hidrogeológicos que integran mapas geológicos, columnas estratigráficas y análisis químicos, sobre todo si se quieren para consumo humano. Estos estudios permiten determinar el flujo de agua, junto con datos de la porosidad y la permeabilidad de las rocas (como te contamos en el post sobre los manantiales de Ulaca).

Si unimos las rocas por donde pasa el agua con las propiedades derivadas de los iones disueltos que contiene, se puede aplicar ciertas conclusiones en muchos fenómenos relacionados con la calcificación de conducciones de aguas, descalcificadores domésticos o el uso del jabón para lavadoras. El sabor del agua es otra de las características que pueden ser utilizadas para realizar experiencias didácticas como catas de agua que pueden tener un objetivo didáctico más o menos avanzado en conocimientos geológicos (Gassiot, 2002; García-Frank et al., 2017).

DISTINTAS ROCAS, DISTINTAS HUELLAS

Se han escogido cuatro marcas de agua mineral representativas de la relación con los diferentes tipos de rocas. En el Sistema Central, aguas relacionadas con rocas ígneas, en el Sistema Bético, aguas procedentes de rocas metamórficas, en el Sistema Ibérico con rocas calcáreas y en la Comarca de La Moraña con rocas sedimentarias.

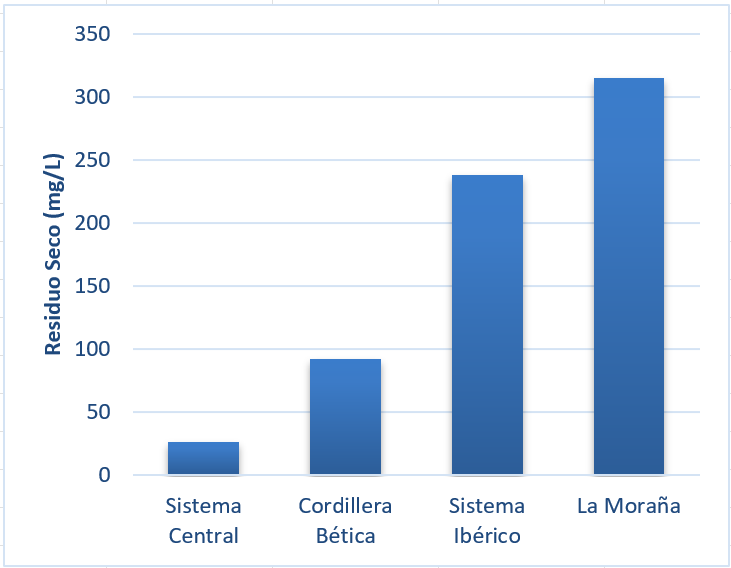

En la figura 11 se muestra como las aguas relacionadas con acuíferos detríticos de la comarca de La Moraña dejan un residuo seco considerablemente superior (315 mg/L), que las aguas relacionadas con acuíferos calcáreos del Sistema Ibérico (238 mg/L) y muy superior sobre todo a las aguas procedentes de rocas cristalinas como los granitos y los esquistos del Sistema Central o la Cordillera Bética, que dan aguas más blandas (menos de 100 mg/L de residuo seco).

Gráfico de barras verticales sobre fondo blanco con rejilla horizontal. El eje vertical está rotulado “Residuo Seco (mg/L)” y va aproximadamente de 0 a 350 mg/L.

En el eje horizontal aparecen cuatro categorías (de izquierda a derecha):

Sistema Central: barra baja, alrededor de 25 mg/L.

Cordillera Bética: barra intermedia-baja, alrededor de 90 mg/L.

Sistema Ibérico: barra alta, alrededor de 235 mg/L.

La Moraña: barra más alta, alrededor de 315 mg/L.

La tendencia es un aumento claro del residuo seco desde el Sistema Central hacia La Moraña. La Moraña presenta la mayor mineralización (mayor residuo seco), seguida del Sistema Ibérico; Cordillera Bética y Sistema Central muestran valores notablemente menores. — Figura 11. Residuo Seco de aguas minerales procedentes de diferentes áreas. Las rocas sedimentarias de la Comarca de La Moraña imprimen una huella mineral mayor que las aguas procedentes de rocas calcáreas del Sistema Ibérico y que las rocas cristalinas del Sistema Central y la Cordillera Bética.

Un análisis más pormenorizado de los iones mayoritarios en estas aguas nos da más información (fig. 12). Las rocas ígneas plutónicas, como los granitos del Sistema Central, suelen dar aguas de baja mineralización, con predominio del ion bicarbonato (HCO₃⁻), sodio (Na⁺) y calcio (Ca²⁺), además de cantidades significativas de sílice disuelta. Por otra parte, las rocas metamórficas, muestran una gran variedad composicional, dando lugar a aguas con mayor mineralización aunque mayor contenido absoluto de bicarbonato que las rocas plutónicas, como ocurre con los los esquistos de la Cordillera Bética. Las aguas procedentes de acuíferos carbonatados, como los del Sistema Ibérico, ceden mayor proporción de ion bicarbonato y calcio. Por último, las rocas sedimentarias areno arcillosas al ser más porosas, son más alterables por el agua y dan mayor mineralización de sodio y cloruro, como se puede ver en el agua de la comarca de La Moraña.

Composición sobre fondo negro con cuatro diagramas circulares (gráficos de sectores) distribuidos en una cuadrícula de dos filas por dos columnas. Todos usan la misma paleta: azul, naranja, gris y amarillo. En la parte inferior hay una leyenda con cuatro recuadros de esos colores, pero sin texto legible asociado (solo los colores).

Valores mostrados en cada gráfico:

Arriba izquierda:

Amarillo: 10 (sector más grande).

Naranja: 3.

Gris: 0,94.

Azul: 2,44.

Arriba derecha:

Amarillo: 48 (sector más grande).

Naranja: 10.

Gris: 2.

Azul: 7.

Abajo izquierda:

Amarillo: 302 (sector claramente dominante).

Naranja: 66 (segundo sector).

Dos sectores muy pequeños aparecen con etiquetas fuera del círculo mediante líneas guía: 1 y 1,4 (corresponden a dos de los colores minoritarios).

Abajo derecha:

Amarillo: 247 (sector más grande).

Azul: 81,9.

Naranja: 32,1.

Gris: 29,7.

Imagen sobre fondo negro con cuatro diagramas circulares (gráficos de sectores) en disposición 2×2. Cada gráfico representa el reparto relativo de cuatro iones mayoritarios, codificados por color según la leyenda inferior: azul = sodio (Na+), naranja = calcio (Ca2+), gris = cloro (Cl-) y amarillo = bicarbonato (HCO3-).

Los cuatro gráficos corresponden a:

(a) Arriba izquierda: granitos del Sistema Central. Valores mostrados: HCO3- 10 (sector mayoritario), Ca2+ 3, Cl- 0,94 y Na+ 2,44.

(b) Arriba derecha: esquistos de la Cordillera Bética. Valores: HCO3- 48 (mayoritario), Ca2+ 10, Cl- 2 y Na+ 7.

(c) Abajo izquierda: calizas del Sistema Ibérico. Valores: HCO3- 302 (claramente dominante), Ca2+ 66, y dos sectores muy pequeños con valores 1 y 1,4 (correspondientes a Na+ y Cl- en proporciones mínimas).

(d) Abajo derecha: rocas sedimentarias detríticas de La Moraña. Valores: HCO3- 247 (mayoritario), Na+ 81,9, Ca2+ 32,1 y Cl- 29,7.

Interpretación indicada por el pie de figura: en términos relativos, el bicarbonato (HCO3-) es el ion predominante, seguido por sodio (Na+), calcio (Ca2+) y cloro (Cl-) como el menos abundante. En términos absolutos, las concentraciones difieren mucho entre orígenes, con mayor mineralización en las aguas asociadas a rocas más alterables, especialmente calizas (c) y sedimentarias detríticas (d). — Figura 12. Contenido de los iones mayoritarios de aguas con origen relacionado con granitos del sistema central (a), esquistos de la Cordillera Bética (b), calizas del Sistema Ibérico (c) y rocas sedimentarias detríticas de la Comarca abulense de La Moraña (d). El ion más abundante de forma relativa es el bicarbonato (HCO₃^–), le sigue el sodio (Na⁺), el calcio (Ca²⁺) y en menor grado el cloro (Cl^–) aunque de forma absoluta las concentraciones son muy diferentes, presentando una mayor mineralización las aguas procedentes de rocas alterables, como las carbonáticas (c) y sedimentarias (d).

La próxima vez que bebas agua mineral, puedes fijarte en la etiqueta de la botella e interpretar la huella de las rocas por donde ha circulado y donde se ha almacenado. Sabrás si se trata de agua dura o blanda, además de tener una idea de los iones que tienes en tu vaso. Verás que es mucho más que simplemente H₂O.

BIBLIOGRAFÍA

Custodio, E. y Llamas, R. 1996. Hidrología Subterránea. Ed. Omega.

Gassiot, X. 2002. Análisis y cata de aguas. Enseñanza de las Ciencias de la
Tierra, 10(1): 47-51.

García-Frank, A. y Fesharaki, O (2017). Cata de aguas a ciegas: un taller inclusivo sobre aguas minerales y geología. Livro de Resumos da XXII Bienal da RSEHN, Coimbra.

WEBGRAFÍA

https://www.bbc.com/

https://www.aiguacasa.com

https://www.usgs.gov/
