La erosión del río Alberche deja un paisaje típico de berrocal en este valle situado al norte de la Sierra de Gredos.

Reconciliando la tradición oral de las “vejigas” con la geología y el estudio de los riesgos naturales I

Autor – Javier Élez

Muchos habréis escuchado el relato de nuestros mayores cuando contaban que había “vejigas” llenas de agua en el interior de la montaña que “explotaban” y movían enormes cantidades de agua y piedras, en ocasiones causando daños a poblaciones y propiedades.

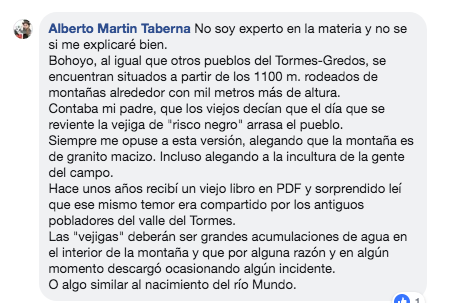

Sin embargo, y tal como apunta Alberto Martín en el comentario que nos hizo llegar en Facebook, la montaña -el Sistema Central en la zona de Ávila- está constituida fundamentalmente por granito. El granito es un material muy poco dado a generar grandes cavidades en su interior, en las condiciones atmosféricas actuales se disuelve muy despacio. Es difícil entender cómo en una roca fundamentalmente impermeable se puede acumular agua en grandes cantidades y que por algún tipo de sobrepresión termine explotando y provocando una inundación.

Desde la geología podemos contaros algunos de los fenómenos naturales que suceden en las zonas de alta montaña desde un punto de vista científico y que esperamos que reconcilie esta tradición oral de las “vejigas” con la ciencia moderna.

Este intento de reconciliación viene de lejos. Los naturalistas trataron de explicar ya hace años estos fenómenos.

Nicolás de la Fuente Arrimadas escribe en 1926 en su “Fisiografía e historia del Barco de Ávila”:

“Obsérvase también en estas sierras otro importante fenómeno de destrucción: las vejigas o vejigones. Aparecen después de grandes nevadas y lluvias, las cuales se infiltran entre las rocas que tienen cubiertas sus hoquedades sólo por terrenos modernos; se depositan allí, van lentamente socavando el bloque granítico más inferior a estas aguas infiltradas, y por su gran peso, y haciendo mucha presión, rompen, lanzan a lo mejor en un día claro, todo el bloque, produciendo un estampido que las gentes del país distinguen bien del trueno; precipitanse las aguas desde la cima o sitios de la vejiga y todo lo destruyen, arrancando peñascos, árboles y prados, y dejando barrancadas como la que se observa al N. E. del Tormal o Cabeza del Muladar. Resulta una gran hoquedad en el sitio en que se rompe la vejiga, socavada desigualmente en el granito, hasta de 90 metros de profundidad, por acumularse en algunas, como en el vejigon de Amar de la Torre (Escorial) sus 300 000 quintales de agua, y arrastrando peñas de más de 400 quintales de peso”.

Para dimensionar bien lo que describe Nicolás de la Fuente hay que saber que:

  • Un quintal español equivale a prácticamente 46 kg. Por tanto, 300.000 quintales de agua equivalen a 13.802 toneladas de agua.
  • Además, una peña de 400 quintales equivale a 18,4 toneladas y esto son unos 7 m3 de granito más o menos.

Poca broma…

Las “vejigas” de las que nos habla la tradición oral no son cavidades de agua en el interior de la montaña que explotan. Sin embargo, tienen una explicación relativamente sencilla y como veréis bastante lógica desde el punto de vista de la Geología y en el contexto de dinámicas de alta montaña.

Cómo se desencadena

Una sucesión de acontecimientos tipo (inspirada en los trabajos de Bodoque y colaboradores de 2007 y Villanueva y colaboradores de 2011), sería:

1.Llueve de forma muy importante y rápida (o nieva) sobre las partes más altas de la montaña. Se produce lo que se denomina un evento torrencial de elevada magnitud.

2. En las zonas de mayor pendiente y donde el granito no está descarnado, la ladera de la montaña todavía puede tener una cubierta compuesta por una cierta vegetación sobre un manto de alteración de bastante espesor y que suele incorporar bloques grandes de granito, a veces con un canchal encima. Es una zona muy porosa y aquí es donde el agua se infiltra y se acumula.

3. La alta pendiente y el peso adicional del agua hacen que una parte de la ladera de la montaña se desequilibre gravitacionalmente y se deslice cuesta abajo. La masa deslizada está compuesta fundamentalmente por el manto de alteración junto con un volumen importante de agua infiltrada.

4. La masa de material que se desliza es por tanto una amalgama de agua y rocas. Además, el agua que contiene hace de lubricante para que el manto de alteración deslice sobre el granito menos alterado que se encuentra por debajo. Como la pendiente es muy alta, el material deslizado incrementa mucho su velocidad y se comporta como un flujo hiperconcentrado (flujo no newtoniano en términos físicos), una pasta de barro, agua y rocas en la que la mayor parte son los sólidos.

5. El material cae cuesta abajo de forma muy rápida, encauzándose en alguno de los regueros existentes y arrasando todo a su paso.

6. Cuando la pendiente disminuye ladera abajo, el flujo pierde velocidad y termina parándose. Los bloques mayores se quedan aquí, lo que incluye a los de “400 quintales de peso”. Es en ese momento cuando el agua empieza a escapar de la masa deslizada. La cantidad de agua es muy importante y aunque se ha frenado por la pérdida de pendiente sigue teniendo bastante velocidad con lo que arrastra la arena y el barro (los materiales más ligeros) y continúa avanzando cuesta abajo arrasando de nuevo todo a su paso, como los árboles que va encontrando.

7. Este volumen de agua enorme termina inundando las zonas más bajas, arrastrando troncos de árboles y moviéndose hasta encontrar un cauce mayor aguas abajo en donde encauzarse.

Animación simplificada del funcionamiento de una “vejiga” o flujo hiperconcentrado en relación con deslizamientos gravitacionales.

Para saber más sobre cómo se produce la alteración del granito: Las formas del granito: el berrocal

La tradición y la explicación

Al final un deslizamiento en la zona alta provoca una inundación en las zonas más bajas de la montaña.

Comparando con la tradición oral de las “vejigas”, podemos explicar la cantidad de rocas que se mueven y su gran tamaño, ya que caen cuesta abajo por zonas de mucha pendiente. También la marca clara del lugar donde “revienta” la “vejiga”, que es donde queda la cicatriz del deslizamiento gravitacional inicial. El estampido sería el ruido de los bloques de granito de gran tamaño golpeándose entre ellos y contra el suelo mientras caen cuesta abajo a toda velocidad.

Este proceso también explica una característica observada por los habitantes de la Sierra y es que el fenómeno de las “vejigas” a veces se produce incluso un par de días después de las lluvias fuertes. El agua acumulada durante la lluvia desequilibra una zona en la ladera pero ésta, según el caso, puede llegar a tardar un tiempo en caerse.

Para te hagas una idea, hay deslizamientos gravitacionales de ladera disparados por un terremoto que tardan semanas y hasta meses en moverse después de que hayan sido desequilibrados por la energía sísmica liberada.

¿Conoces casos de “vejigas”?

Para que todos podamos conocer un poco más sobre este fenómeno os invitamos a que nos contéis esas tradiciones orales de las que hablamos en este artículo.

SEGUNDA PARTE. Continúa leyendo la segunda parte de este artículo, donde se explica el caso de Venero Claro, en Navaluenga, y otros casos documentados: Reconciliando la tradición oral de las “vejigas” con la geología y el estudio de los riesgos naturales II: el caso de Venero Claro

Recursos utilizados

Reconciliando la tradición oral de las “vejigas” II: Venero Claro y otros casos

Autor – Javier Elez

Para contextualizar estos casos es necesario leer la primera parte de esteartículo sobre qué son las “vejigas” y su explicación científica: Reconciliando la tradición oral de las “vejigas” con la geología y el estudio de los riesgos naturales I (PRIMERA PARTE)

El caso de Venero Claro en Navaluenga

De todo el proceso geológico sucedido en Venero Claro tenemos registro fotográfico y evaluación científica moderna gracias a Andrés Díez Herrero, geólogo e investigador del área de Riesgos Geológicos del Instituto Geológico y Minero que junto con un equipo multidisciplinar de colaboradores han caracterizado y estudiado uno de estos flujos hiperconcentrados en relación con movimientos de ladera a los que la tradición oral denomina “vejigas”.

Este caso sucedió en 1997 en el arroyo Cabrera, junto a la localidad abulense de Navaluenga y a día de hoy los trabajos publicados sobre este evento son considerados de referencia a nivel internacional en el estudio de los Riesgos Naturales relacionados con inundaciones súbitas.

Secuencia de fotografías de 1997 tomadas por Andrés Díez justo después de la avenida

Fotografía 1: Vista general de la cuenca fluvial del arroyo Cabrera en la Sierra del Valle (Sierra de Gredos oriental). La parte más alta está a 1923 m de altura y la parte más baja, donde desemboca el arroyo Cabrera en el río Alberche, a 735 m. La línea en color claro evidencia el lugar por el que se encauzó el flujo hiperconcentrado. El deslizamiento inicial se produjo en la parte más alta.

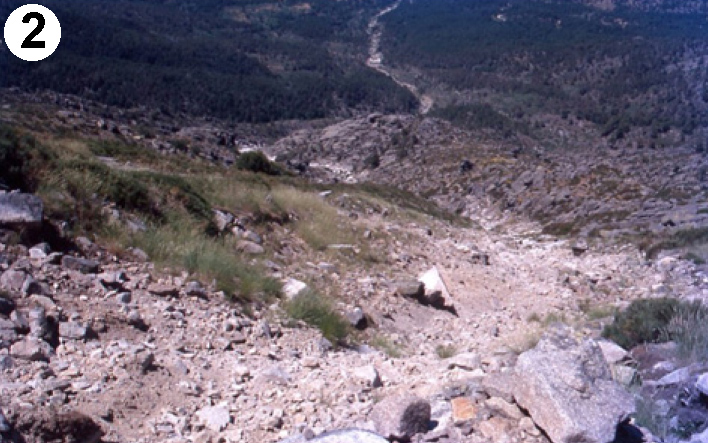

Fotografía 2: Cicatriz del deslizamiento en primer plano. El lugar donde se inicia el deslizamiento inicial y perspectiva hacia abajo en la que se ve también en colores claros el lugar por el que se encauzó el flujo hiperconcentrado.

Fotografía 3: Aspecto de la zona arrasada por la avenida. Prácticamente toda la vegetación de la rivera, en un ancho muy reducido, ha sido completamente desmantelada.

Fotografía 4: Fotografías de los depósito con los bloques mayores en una zona con menos pendiente. Atención a la persona que hace de escala en las fotos, que da una idea del diámetro de varios metros de algunos bloques.

Fotografía 5: Panorámica, arriba a la izquierda la zona en donde se depositaron los bloques mayores, abajo y a la derecha el lugar por donde se inició la inundación.

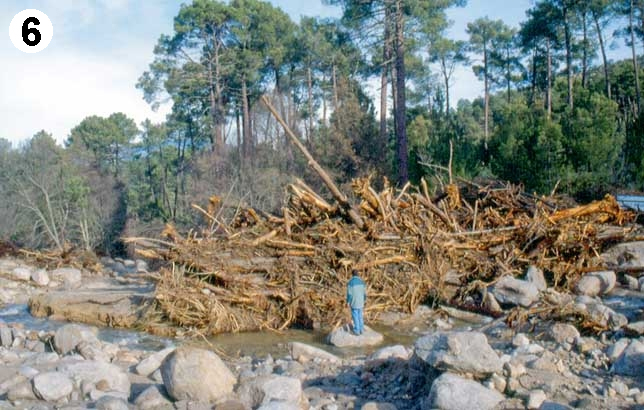

Fotografía 6: Aspecto del puente de Trampalones tras la riada, un poco aguas abajo del punto de la fotografía 4. Los troncos son de árboles de tamaño considerable. Y el puente es lo que está debajo y detrás del montón de árboles…

Fotografía 7: Depósito de árboles arrastrados por la riada en el puente de la Colonia de Venero Claro, ya cerca de la desembocadura con el río Alberche.

Para comprender bien el fenómeno hay que hacer un esfuerzo por visualizar que hay más de un kilómetro de desnivel desde el punto en el que se inicia el desprendimiento y la desembocadura del arroyo en el río Alberche. Todo ese diferencial de cota (energía potencial) hace que la masa deslizada tenga un nivel de energía enorme.

Además, al encauzarse cuesta abajo por uno de los valles existentes concentra su actividad en una extensión espacial muy limitada a lo ancho del valle. La zona denudada (erosionada) es muy larga como se aprecia en la fotografía 1, pero tiene pocas decenas de metros de ancho: el Venero Claro.

Otros casos históricos

Además del evento de arroyo Cabrera en Navaluenga, en la literatura específica sobre el tema hay otras de estas “vejigas” estudiadas.

Una de ellas sucedió en el arroyo de Jubaguerra en enero de 1996 (en el valle del Jerte en Cáceres; publicado por Pedraza y colaboradores en 2004).

Por tanto, hasta el momento tendríamos identificados cuatro de estos fenómenos en el Sistema Central sumando los dos que describe Nicolás de la Fuente Arrimadas en su “Fisiografía e historia del Barco de Ávila” (ver primera parte de este artículo):

  • NE del Tormal o Cabeza del Muladar, muy cerca de Bohoyo (Ávila), previo a 1926.
  • Amar de la Torre, en El Escorial (Mádrid), previo a 1926.
  • En el Arroyo Jubaguerra, ya en el valle del Jerte (Cáceres), en 1996.
  • Arroyo Cabrera, en Navaluenga (Ávila), en 1997.

Estos cuatro no pueden ser los únicos. Este fenómeno se debe haber producido a lo largo de todo el Sistema Central  de forma relativamente habitual.

Por ejemplo, muy cerca del pueblo de El Raso, en Ávila, encontramos un Arroyo de la Vejiga. También en la localidad de Miraflores de la Sierra, ya en la provincia de Madrid pero igualmente en una zona de montaña con fuerte desnivel, se encuentra el Arroyo de la Vejiga, que justo desemboca en el pueblo. Estos topónimos no pueden ser casuales aunque es posible que sean tan antiguos que ya nadie recuerde por qué se les puso ese nombre.

¿Conoces casos de “vejigas”?

Para que todos podamos conocer un poco más sobre este fenómeno os invitamos a que nos contéis esas tradiciones orales de las que hablamos en la primera parte de este artículo.

Os pedimos que nos hagáis participes a todos de las historias sobre las vejigas que cuentan vuestros mayores o que oísteis de pequeños para poder recopilarlas y que no se pierdan y pueda quedar un pequeño registro escrito sobre ellas.

Recursos utilizados

Qué es el granito y cómo se forma

Autoría – Ángela Claro Moreno

Los granitos son rocas que se forman por el enfriamiento lento del magma generado al fundir parte de las rocas de la corteza terrestre. Este magma puede ascender debido a su menor densidad hasta quedar estancado formando una cámara magmática donde se enfriará poco a poco hasta formar el granito.

En una cámara magmática de este tipo se habrían formado los granitos de Burgohondo, por ejemplo.

Esquema general de la generación de magmas que dan lugar a rocas plutónicas (p.ej. granitos) o volcánicas.

Composición del granito

Los minerales principales que forman un granito son el cuarzo y el feldespato. Otros minerales comunes son micas, óxidos de hierro-titanio, circón o esfena.

La forma y tamaño de los minerales nos habla de las condiciones en las que se enfrió el magma. Un enfriamiento lento hace que los minerales tengan más tiempo para crecer y alcanzar mayor tamaño y viceversa.

En el granito de Burgohondo aparecen grandes cristales (fenocristal) rodeados de otros más pequeños (matriz), dando una textura conocida como porfídica. Esta textura nos habla de la diferencia de temperatura a la que cristalizaron los minerales. Los más grandes, de mayor temperatura, fueron los primeros en empezar a crecer y estarían prácticamente formados cuando empiezan a formarse los más pequeños, de menor temperatura.

Detalle de textura porfídica del granito de Puente Arco, Burgohondo (Ávila, España).
Fenocristales de feldespato en el inicio de la senda de la Laguna Grande, Sierra de Gredos, provincia de Ávila (España).

La edad del granito

La edad de cristalización de estos granitos es de aproximadamente 300 millones de años, pero no salen a la superficie hasta hace unos 20 millones de años, durante el levantamiento del Sistema Central.

Escala del tiempo geológico con los principales eventos implicados en la Geología del Itinerario de Burgohondo del Geolodía 2016. En azul se indican los hitos más importantes de la Historia de la Tierra.

Demuestra cuánto sabes sobre el granito

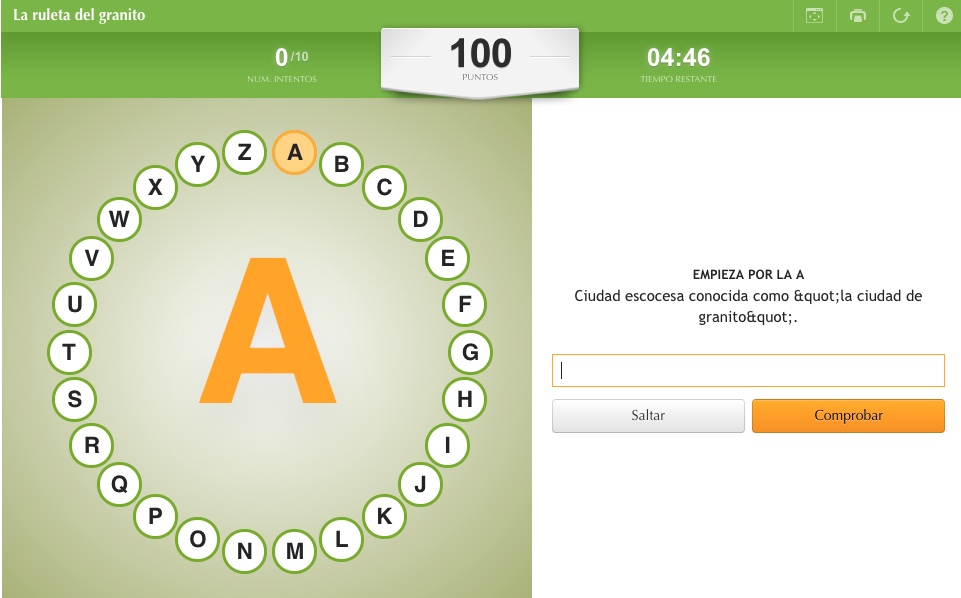

Si tienes claros estos y otros conceptos sobre el granito, demuéstralo jugando a La Ruleta del Granito. No todos los términos se encuentran en este artículo, por lo que quizá debas investigar un poco antes de completar “el rosco”.

Pulsa sobre la imagen para abrir la actividad.

Recursos docentes relacionados

RECURSO DIDÁCTICO. Atlas de rocas ígneas

Arroyos de montaña

Autores – Davinia Díez-Canseco y Jaime Cuevas

Un par de publicaciones atrás hablábamos de las cuencas hidrográficas y las redes de drenaje.

Vamos a profundizar con esta pequeña aproximación a los arroyos de montaña y su papel en la configuración del paisaje.

img_1721
Bolos arrastrados por el río

Los canales de una misma red de drenaje cumplen distintas funciones según su posición en la red:

  • Así, los ríos de gran caudal que vertebran la cuenca hidrográfica (en nuestro caso el río Alberche) se encargan principalmente del transporte de agua y sedimentos hasta la zona de salida de la cuenca.
  • Mientras que los pequeños canales o arroyos que se encuentran en las puntas finales de la ramificación hacen el duro trabajo de desmantelar el sustrato rocoso, o dicho de otra manera, tienen un importante papel en la construcción del paisaje.

Jerarquía de los canales de la red

strahler
Representación gráfica del orden de Horton-Strahler o escala jerárquica de canales.

Estas diferencias en la función y el trabajo que desempeñan cada uno de los canales de una red de drenaje se pueden organizar en una escala jerárquica conocida como “orden de Horton-Strahler”.

  • Los canales de orden mayor se encuentran en el eje central de la cuenca y se encargan de desaguar todo el sistema de la red de drenaje.
  • Los canales de orden menor se sitúan hacia los bordes de la cuenca (suelen ser arroyos y torrentes) y se encargan principalmente de la erosión y desmantelamiento del terreno.
  • Los grados más bajos de la jerarquía se asignan a los pequeños arroyos y canales más lejanos, que son los responsables de “esculpir el terreno”.
gredos

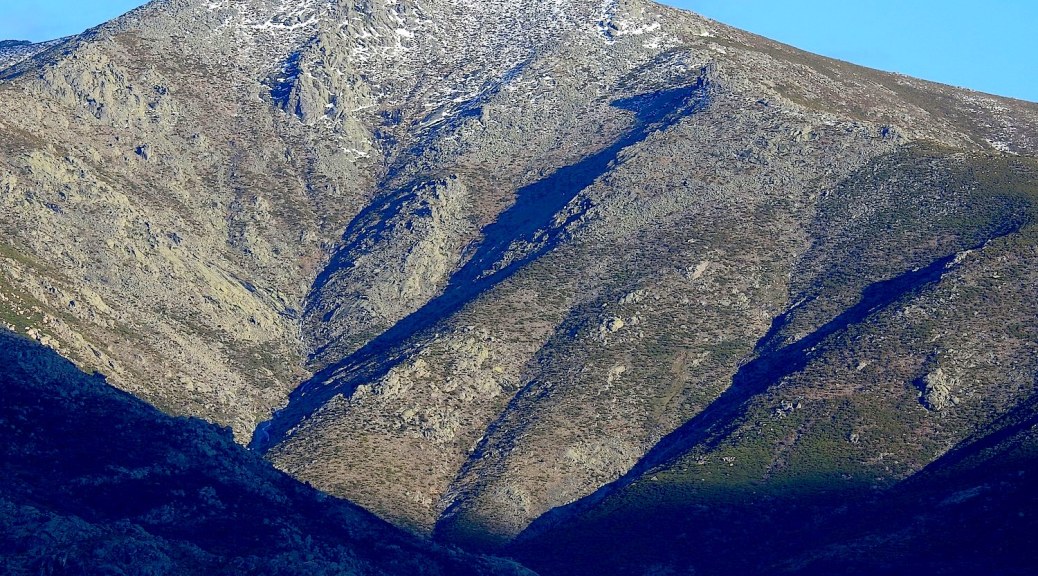

En la esta imagen de la vertiente norte de la Sierra de Gredos, en Ávila, se aprecian los canales y torrentes de orden jerárquico menor, los auténticos responsables de este espectacular paisaje.

Diferencias entre ríos y arroyos

La diferencia entre los ríos y los arroyos es que mientras los ríos mantienen un caudal relativamente estable a lo largo de todo el año, lo arroyos reducen significativamente su caudal en verano hasta incluso desaparecer.

El Arroyo Garganta de los Aquilones del Puerto, que veremos en la ruta del #Geolodía17 en Burgohondo, encaja en la tipología de “arroyo” con un orden bajo de jerarquía en la ramificación de la red.

Si comparamos este canal (punto 1 de la figura) con los que se observan en Puente Arco en Burgohondo (punto 2) o en las proximidades de Navaluenga (punto 3 ), donde el Alberche ya ha recibido aportes importantes de los afluentes de jerarquía menor, vemos diferencias, no sólo en su caudal, sino también en el tipo de depósito que encontramos en sus cauces.

jerarquia-fluvial

1. Garganta de los Aquilones

Canal de orden jerárquico bajo, con caudal moderado muy inestable que puede desarrollar con frecuencia episodios de riada. El depósito de sedimento es muy desordenado y de gran tamaño, con algunos bloques de más de 1 metro de diámetro.

rio-1
Arroyo Garganta de los Aquilones

2. Río Alberche desde Puente Arco, Burgohondo

En este punto el río Alberche tiene un orden jerárquico intermedio con un caudal relativamente estable, aunque en momentos de alta energía puede llegar a desbordarse. Como depósito de sedimento empieza a ser abundante la arena, aunque aún pueden observarse bloques y bolos.

rio-2

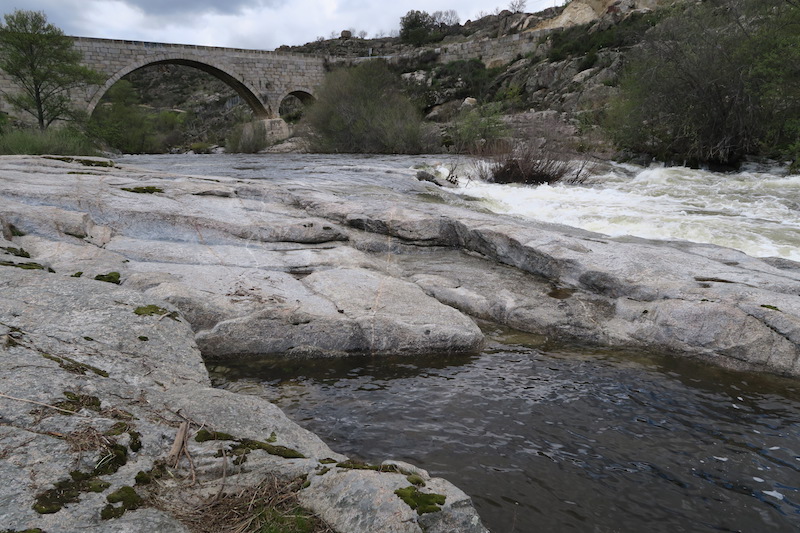

Vista del Alberche desde Puente Arco en Burgohondo

3. Río Alberche a su paso cerca de Navaluenga

Canal con alto orden jerárquico que es capaz de mantener un caudal estable a lo largo de todo el año. A esta altura el río es capaz de desarrollar extensas terrazas fluviales de arena y arcilla mientras que los bolos son cada vez más escasos y pequeños.

rio-3
Río Alberche cerca de Navaluenga

Para saber más sobre el papel de los arroyos de montaña en la configuración del paisaje: El abanico aluvial de Candeleda, la huella de una montaña vaciada.

Las formas del granito: el berrocal

Autores – Alberto Fernández Mort y Davinia Díez-Canseco

Los granitos que observamos hoy en día en una parte importante del paisaje de la provincia de Ávila se formaron hace decenas de millones de años. Sin embargo, el paso del tiempo y la acción de los elementos provoca que su aspecto actual sea muy distinto al original.

En concreto, los berrocales son asociaciones de formas elementales del granito de diversos tamaños y morfologías (por ejemplo bolos o piedras caballeras) resultado de la alteración o meteorización de los cuerpos graníticos iniciales.

dscn0554

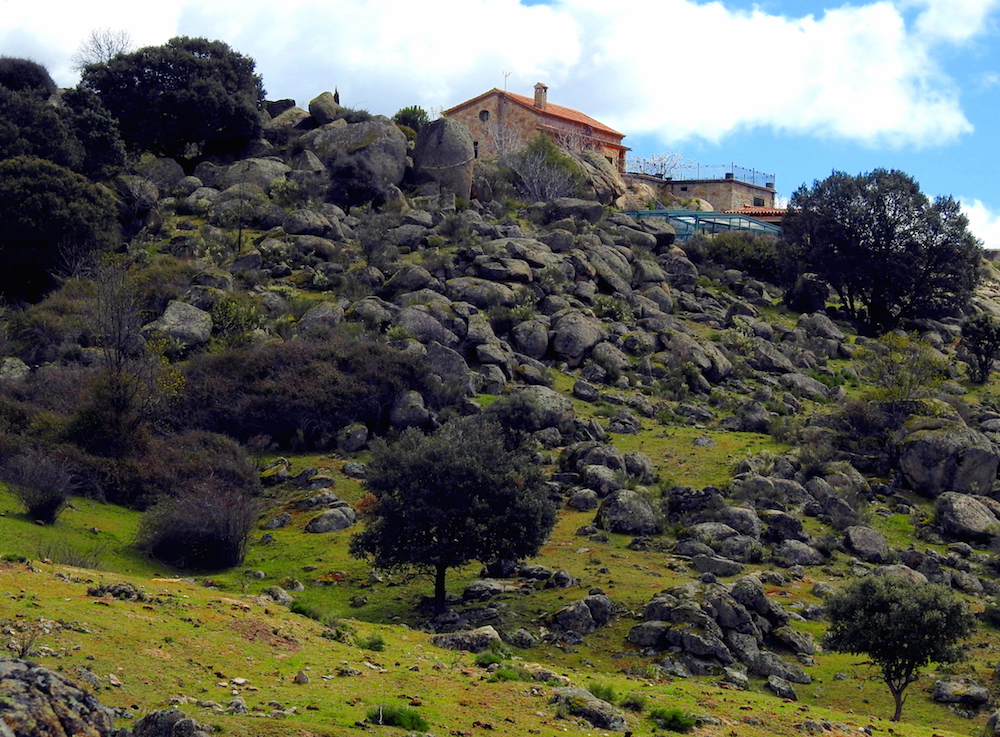

Paisaje de berrocal en Burgohondo, Ávila

Cómo se forma un berrocal

Los granitos iniciales presentan un sistema de fracturas o diaclasas ocasionado por una de estas razones:

  • El enfriamiento de la masa magmática que los origina.
  • Descompresión debida a la erosión de las rocas suprayacentes.
  • O deformación tectónica.
1
2

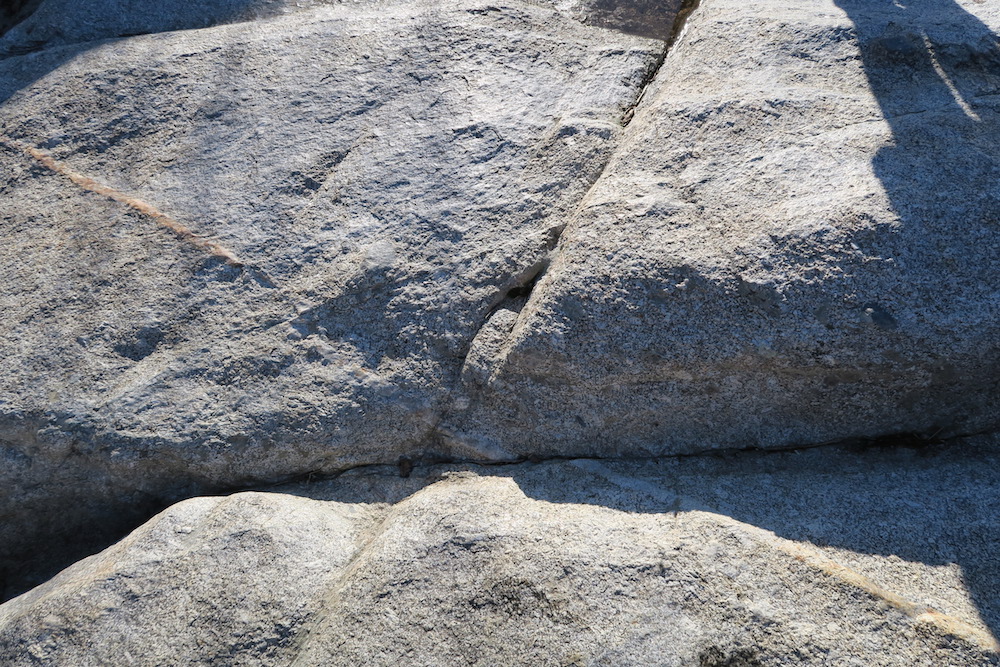

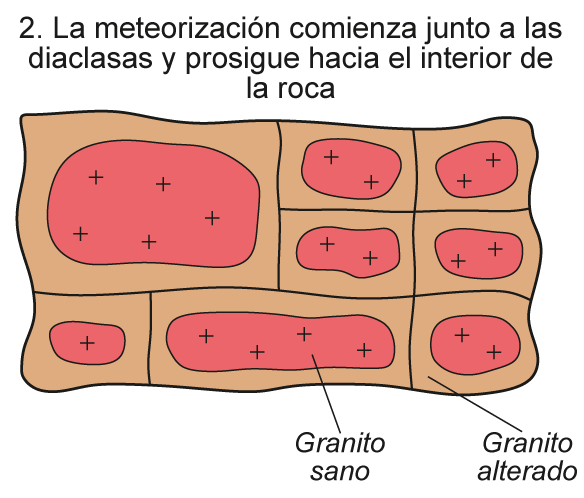

El agua circula a través de las fracturas y altera los minerales del granito. El proceso avanza progresivamente hacia el interior de la roca, por lo general de manera concéntrica.

La erosión provoca la evacuación del granito alterado, que se disgrega con mayor facilidad, mientras permanece tan solo el granito sano o inalterado. La gravedad hace que estos últimos granitos se acumulen unos sobre otros, dando lugar a los paisajes graníticos típicos que observamos hoy en día.

3

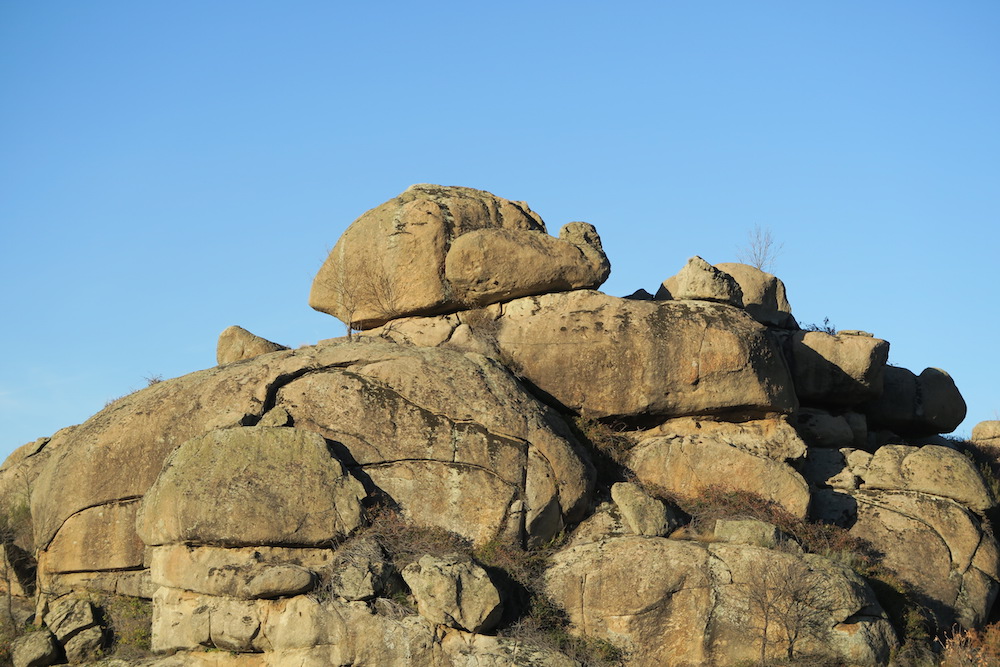

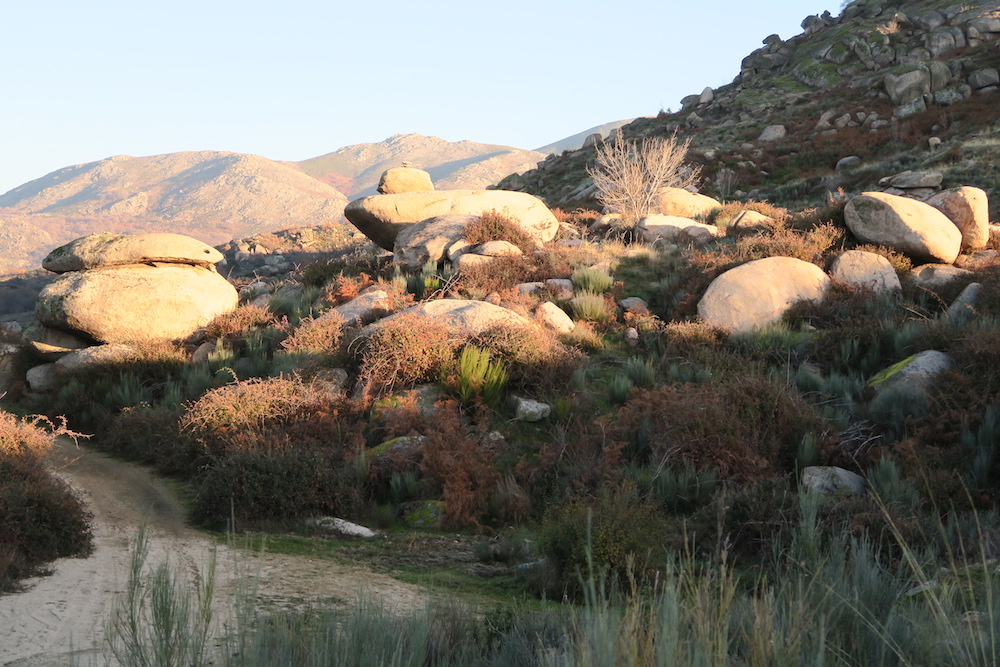

Algunos ejemplos de berrocal, bolos, piedras caballeras y diaclasas que pudimos ver en el Geolodía de Ávila en Burgohondo:

© Textos, ilustraciones y fotografías para la guía de campo de la edición 2016 del Geolodía Ávila.

Qué es una cuenca hidrográfica

Autores – Davinia Díez-Canseco y Jaime Cuevas

La cuenca hidrográfica del Alberche

Una cuenca hidrográfica es un área del terreno cuyo relieve está controlado por una única red de drenaje. Estas redes son sistemas cerrados de canales que pueden enmarcarse en sistemas mayores. De esta forma, la cuenca hidrográfica del río Alberche pertenece al conjunto de sistemas fluviales que alimentan la cuenca del Tajo.

cuenca-hidrografica
Cuenca hidrográfica del río Alberche. Gráfico de Javier Elez.

Dentro de una misma cuenca hidrográfica los canales fluviales no se comportan de la misma manera. Así, el tipo de sustrato va a condicionar el comportamiento de los canales fluviales.

  • El sustrato aluvial se suele encontrar en el sector final de las cuencas y está formado por rocas sedimentarias de tamaño fino (areniscas y arcilla) y en esta zona los ríos desarrollan canales relativamente estables, de gran caudal y anchura y con desarrollo de extensas terrazas fluviales.
  • El sustrato rocoso, por el contrario, se localiza en la zona inicial o zona de cabecera de la cuenca, donde los canales son de menor caudal pero tienen mayor energía, siendo frecuente en la zona de cabecera los episodios de riadas. En este contexto los canales discurren directamente sobre la roca, dando lugar a formas fluviales erosivas como las marmitas de gigante  y frecuentes depósitos de bolos y bloques.

Algunas imágenes de la cuenca de captación del río Alberche.

Para saber más sobre redes de drenaje, cuencas de captación y sedimentos: El abanico aluvial de Candeleda, la huella de una montaña vaciada.
