Los otros “relojes de arena”. Método de datación por OSL

Texto y gráficos – Ana Isabel Casado Gómez

Los clásicos relojes de arena cronometran el tiempo en función de lo que tarda en pasar la arena que contienen por su estrecha cintura. Pero existe otro tipo de “relojes en la arena” que nos permiten contar el tiempo gracias a su estructura cristalina y a la luz, proporcionándonos un práctico método de datación: la Luminiscencia Ópticamente Estimulada u OSL.

El método de datación por OSL, por su acrónimo en inglés (Optically Stimulated Luminescence), se emplea principalmente en materiales sedimentarios detríticos (como la arena y los limos de las dunas de La Moraña).

Este método tiene un rango de aplicación de entre 6 y 800.000 años, aunque no para de optimizarse y se han llegado a datar sedimentos de 1,5 Ma (Bartz et al., 2019).

Esta técnica se desarrolló ante la necesidad de datar de manera directa los sedimentos, sin utilizar materia orgánica a la que aplicarle la datación por Carbono-14, ya que no siempre se encuentran restos biológicos en los sedimentos. Además, el límite de datación del Carbono-14 es menor (60.000 años) y es a veces insuficiente.

Cómo funciona

Para la datación por OSL se utiliza el cuarzo. Esto supone una gran ventaja frente a otras técnicas ya que el cuarzo es uno de los minerales más duros, resistentes y abundantes de la superficie terrestre.

Con el método de luminiscencia ópticamente estimulada se data el último momento en que un material de origen sedimentario estuvo expuesto a la luz solar, el momento de su sedimentación y enterramiento.

¿Qué le sucede al cuarzo cuando recibe luz solar? ¿Y cuando se entierra y deja de recibir esa luz?

Cuando los sedimentos se encuentran en la superficie, la radiación solar visible “limpia” el cuarzo eliminando cualquier electrón que pudiera encontrarse atrapado en su estructura, esto se conoce como blanqueamiento. (Figs. 1.A).

Al enterrarse el sedimento y dejar de estar radiado por el Sol, el cuarzo comienza a recibir un débil flujo de partículas radiactivas (alfa α, beta β y gamma γ) provenientes de elementos radiactivos que forman parte de otros minerales del propio sedimento (como el torio, el uranio y el potasio-40 de la biotita, la circonita, el apatito o el esfeno, o el potasio-40 de los feldespatos blancos y rosas).

La consecuencia de esta radiación natural propia del sedimento es la acumulación progresiva de electrones en trampas dentro de la estructura cristalina de los cuarzos: cuanto más tiempo permanezcan los cuarzos enterrados y protegidos de la luz, más electrones acumularán en su estructura (Figs. 1.B).

Fig. 1. Esquema de los procesos radiactivos que tienen lugar en los sedimentos, tanto a macroescala como a microescala. A) Cuando el cuarzo es radiado por la luz solar y su estructura está libre de electrones. B) Cuando el cuarzo queda enterrado y afectado por otras radiaciones que no son la solar, acumulando electrones en su estructura cristalina.

¿Cómo se recogen las muestras en el campo?

Para poder emplear este método con éxito, es necesaria una recogida muy meticulosa de las muestras en el campo. Para ello:

  1. Se introduce un tubo metálico dentro del sedimento (Fig. 2A) para proteger la muestra de la luz, y evitar así la pérdida de los electrones acumulados en los cuarzos. El tubo se coloca perpendicular a la superficie del afloramiento y se introduce en el sedimento. Se extrae un testigo dejando un agujero cilíndrico en el sedimento.
  2. Posteriormente, con un taladro de corona circular (Fig. 2B), se extrae el sedimento que hay alrededor de la muestra para hacer medidas sobre este sedimento en el laboratorio.
  3. Por último, se introduce un dosímetro en el agujero y se toman medidas de radiación gamma (γ) in situ (Fig. 2C).
Fig. 2. Fotografías del proceso de recogida de muestras para datación por OSL. A) Detalle de la extracción de la muestra. Una persona sujeta el tubo metálico mientras que otra lo golpea con una maza hasta conseguir introducirlo en el sedimento y extraer la muestra protegida de la luz. B) Recogida del sedimento colindante a la muestra para medir la humedad, los elementos radiactivos y la radiación beta (β) del sedimento. C) Dosímetro midiendo la radiación gamma (γ) en el interior del sedimento. Fotografías: AI Casado.

¿Y qué hacemos con las muestras en el laboratorio?

Una vez en el laboratorio, los granos de cuarzo se separan del resto de minerales. Esto se hace en un cuarto oscuro (como los de revelado de fotografías en papel) empleando una tenue luz roja cuya radiación no interfiere con los electrones atrapados en la estructura del cuarzo (Figs. 3A).

Separados los cuarzos, se exponen a una radiación visible controlada semejante a la radiación visible solar. Al iluminar los cuarzos, los electrones que habían quedado atrapados en su estructura durante su enterramiento emiten una señal luminiscente que permite contabilizar cuántos electrones se han acumulado (esta cantidad de electrones se conoce como paleodosis) (Figs. 3B).

Fig. 3. Esquema de los procesos radiactivos que tienen lugar en los sedimentos, tanto a macro como a microescala, en el laboratorio. A) Cuando el cuarzo es radiado por una tenue luz roja. B) Cuando se radia con una luz similar a la solar, permitiendo contabilizar los electrones atrapados en su estructura cristalina.

La datación

¿Y cómo sabemos cuántos años suponen los electrones contabilizados?

Como cada sedimento es diferente, hay que evaluar en el laboratorio cuál es la dosis de radiación natural del sedimento tomado alrededor de la muestra (Fig. 2B) conociendo la radiación gamma (γ) y midiendo la humedad, los elementos radiactivos y las partículas beta (β).

Con todos estos datos, se puede evaluar cuántos electrones puede generar cada muestra en un año (dosis anual).

Al dividir la dosis acumulada en la muestra de manera natural, la paleodosis, (que se ha obtenido contabilizando los electrones atrapados en el cuarzo en el paso anterior) entre la dosis anual obtenida experimentalmente, se puede conocer cuántos años hace que se produjo la sedimentación de la muestra.

  • De esta forma, si los cuarzos han recibido poca dosis cada año (dosis anual) y han acumulado muchos electrones (paleodosis), la edad es alta.
  • Si la dosis anual que recibían los cuarzos era muy grande, aunque haya acumulados muchos electrones tendrán una edad baja.

Por eso es necesario medir la dosis anual de cada muestra.

Resumiendo…

La datación por OSL o datación por Luminiscencia Ópticamente Estimulada se emplea para conocer la edad del momento de sedimentación de un depósito que contenga granos de cuarzo (Fig. 4).

La radiación solar mantiene los cuarzos superficiales “limpios” de cualquier otra radiación que pudieran acumular durante la erosión y el transporte.

Cuando se produce la sedimentación, los cristales de cuarzo enterrados que ya no reciben radiación solar comienzan a recibir una radiación débil procedente de elementos radiactivos de los minerales que los rodean, y acumulan electrones en su estructura.

Los cristales de cuarzo se “llenan” de electrones de manera gradual, a un ritmo constante en el tiempo (dosis anual).

Y es el contaje de esos electrones lo que determina la paleodosis, con lo que se puede calcular cuánto tiempo ha pasado desde que quedaron enterrados y dejaron de recibir luz solar.

Cuando se iluminan de nuevo esos cuarzos con una radiación visible similar a la solar, los electrones atrapados en el cuarzo se liberan emitiendo una señal luminiscente.

Midiendo esos electrones y la dosis anual del sedimento, se puede saber cuántos electrones estaban atrapados en el cuarzo y calcular la edad en que se produjo la sedimentación.

Fig. 4. Gráfica resumen de la acumulación de radiación beta (β) en el cuarzo en función del tiempo y de las condiciones de exposición a la luz (modificado de Aitken, 1998)

¿Sabías que… el feldespato también tiene la capacidad de albergar electrones en trampas de su estructura cristalina, por el mismo proceso que el cuarzo? Para la datación con feldespatos el procedimiento es similar al OSL, pero se emplea radiación infrarroja para estimular la luminiscencia. En ese caso, se denomina IRSL o Luminiscencia estimulada por infrarrojos.

Referencias

Reconstruyendo el paisaje a partir de un puñado de arena

Autores – Gabriel Castilla y Davinia Díez Canseco

Cuando nos detenemos a contemplar un paisaje, ya sea en el campo o en una fotografía, hay una pregunta que surge casi de manera espontánea: ¿cómo se formó el relieve que observamos? Intuimos que las llanuras, valles y montañas debieron originarse por la acción lenta pero continuada durante mucho tiempo del agua, el hielo o el viento; agentes que pueden arrancar materiales de un sitio para reubicarlos en otros. La experiencia nos induce a pensar que las rocas que configuraban el relieve primordial fueron disueltas o arrancadas, trituradas y transportadas lejos de allí.

La siguiente pregunta también surge por sí misma: ¿dónde fueron a parar todos estos materiales? Podemos deducir que viajaron hasta un lugar tranquilo donde el agua, el hielo o el viento perdieron su energía, depositándolos en forma de sedimentos (arcilla, limo, arena o grava) en una depresión del terreno o tal vez en el mar.

Y así, razonando paso a paso, construimos las nociones de erosión, transporte y sedimentación.

Figura 1. Cárcavas del río Adaja cerca de Blascosancho. En esta imagen se aprecian los tres procesos básicos que han modelado el paisaje: erosión, transporte y sedimentación. Foto: Gabriel Castilla.

Pero estas nociones son tan generales que apenas nos permiten conocer detalles sobre el tipo de rocas que formaban el relieve desaparecido, los procesos geológicos que actuaron o la distancia que recorrieron las partículas o clastos (minerales, fragmentos de roca y fósiles) antes de sedimentar. Para aclarar cómo se formó el paisaje y dónde fueron a parar los materiales que faltan es preciso detenerse antes en dos conceptos clave: selección y madurez.

Proceso de selección de materiales

Existe una relación directa entre los clastos que encontramos en un sedimento y la roca de la que proceden. En el caso del granito, la roca más abundante de la provincia de Ávila, tres son los minerales que lo constituyen: cuarzo, feldespato y mica.

Para saber más sobre el granito y su composición: Qué es el granito y cómo se forma.

Los tres minerales son liberados cuando el granito se ve alterado por procesos químicos (como la hidrólisis del feldespato) y físicos (fracturación por cambios de presión y temperatura).

Descubre más sobre la alteración del granito en: La formación de los suelos.

En los continentes la reubicación de estos minerales la realizan fluidos como el agua (ya sea líquida o en forma de hielo) y el viento. El viaje entre el lugar donde se produce la erosión y la zona de sedimentación puede ser muy agresivo, por lo que algunos minerales se pueden romper y alterar químicamente hasta desaparecer.

Figura 2. Arena próxima a la laguna de El Ejido, formada por la erosión del granito y el transporte del sedimento. Foto: Gabriel Castilla.

Los agentes de transporte realizan un doble proceso de selección:

  1. El primero tiene que ver con la composición, pues el agua altera y degrada químicamente el feldespato y la mica mientras que mantiene el cuarzo (por ser químicamente estable y mecánicamente resistente).
  2. El segundo es una selección por tamaños, pues cuanto más baja es la energía o la densidad del fluido (como el aire) su capacidad de erosión y carga es menor, por lo que solo puede transportar clastos de unos milímetros de grosor. Sin embargo, cuando la energía y densidad del fluido es alta (como le sucede al agua líquida, al hielo o al barro), su capacidad de transportar material de todos los tamaños es mayor.
Figura 3. Tipos de selección en función de la capacidad de carga y del medio de transporte. La selección del viento es alta (dunas) mientras que la de los ríos es más baja. Gráfico tomado de Corbí, H. y Martínez-Martínez, J. (2015).

Madurez de los materiales

Los geólogos llamamos arena al sedimento formado por clastos de rocas disgregadas cuyo tamaño oscila entre los 0,06 y los 2 milímetros de diámetro.

Cuando el viaje de la arena ha sido largo solo sobreviven las partículas más duras, cuyos bordes se van desgastando. Podemos decir entonces que:

  • Una arena es madura cuando está formada por granos de cuarzo que presentan forma redondeada y un tamaño similar entre ellos.
  • Por el contrario, diremos que una arena es poco madura cuando contiene minerales blandos (micas y feldespatos), de aspecto anguloso y con tamaños muy desiguales.

Figura 4. El grado de redondez que muestran los granos de cuarzo son un indicador del desgaste que han experimentado durante su transporte. Gráfico extraído de Carta de sorting estándar. Australian Government, Geoscience Australia (www.ga.gov.au).

¿Qué información podemos deducir del estudio de la madurez de un sedimento?

  • Una arena madura nos habla de un relieve montañoso lejano, de llanuras y zonas tectónicamente tranquilas, de un transporte largo e intenso en el que pueden haber participado muchos procesos geológicos, entre ellos el viento.
  • Una arena poco madura nos habla de un relieve montañoso cercano y de un transporte enérgico pero corto, propio de zonas montañosas tectónicamente activas, donde son frecuentes los torrentes y pueden ocurrir episodios de alta energía como las llamadas “vejigas” (deslizamientos de ladera en zonas de alta pendiente).

Para saber más sobre las llamadas “vejigas” : Reconciliando la tradición oral de las “vejigas” con la geología y el estudio de los riesgos naturales parte 1 y parte 2 (el caso concreto de Venero Claro).

Figura 5. Muestra de arena, sobre papel milimetrado, tomada en una duna al Noroeste de El Oso. Podemos apreciar una selección media-alta con partículas finas, pero también cantos de unos 2 mm tanto de cuarzo redondeado como de feldespato anguloso. Podemos comparar esta muestra con arena del desierto del Sáhara que presenta clastos redondeados y sedimento con clastos angulosos de un río seco de Black Mountain en Alberta (Canadá). Foto: Gabriel Castilla.

De dónde viene la arena de las dunas de La Moraña

Las dunas de La Moraña están formadas por cuarzo (62,5%), feldespato (35%) y fragmentos de roca y micas (2,5%).  En algunas encontramos arena de grano muy fino y bien seleccionadas, mientras que en otras las arenas son más gruesas y están peor seleccionadas. Esto significa que el viento formó las dunas movilizando clastos de dos áreas de origen muy distintas:

  1. Las arenas maduras que se encontraban en las terrazas y llanuras de inundación de los ríos de la cuenca del Duero.
  2. Y los sedimentos menos maduros formados por la erosión rápida de relieves montañosos del Sistema Central.
Figura 6. Grano de cuarzo de una duna de la Moraña visto al microscopio electrónico de barrido (MEB) a diferentes escalas. Podemos apreciar bordes redondeados, escamas en la superficie y el “piqueteo” formado por el continuo choque con otros granos de cuarzo.
Fotos realizadas por Jaime Cuevas González en el MEB de la Universidad de Alicante.

Como hemos podido ver la arena tiene historias que contarnos, relatos que han quedado escritos en la composición, forma y selección de los granos que la conforman. Además, al observar detalladamente un grano de cuarzo de una de las dunas de La Moraña con un microscopio electrónico de barrido (MEB), podemos apreciar en su superficie rasgos producidos por la acción prolongada del viento que nos hablan de las condiciones climáticas de extrema aridez que azotaron esta región hace 11.600 años.

Para saber más sobre la evolución climática de La Moraña: Youger Dryas: cambios climáticos que condicionaron el paisaje abulense y la vida humana.

Completa lo que sabes sobre las dunas de La Moraña en: Un mar de dunas en La Moraña y Descubrir los cinturones de dunas de Ávila.

Fuentes de consulta

Pilancones Vs Marmitas de gigante

Textos y fotografías de Jaime Cuevas

Las formas circulares que se encuentran con frecuencia en las zonas altas de las regiones graníticas son los pilancones y pueden ser confundidos con las marmitas de gigante, aunque son estructuras que tienen orígenes distintos.

pilancones
Conjunto de pilancones en la parte alta de un domo granítico.

Tal y como explicábamos en este artículo previo, las marmitas son formas de erosión asociadas a canales fluviales, con una elevada relación profundidad/anchura y fondos curvos o cónicos. Por el contrario, los pilancones suelen tener relaciones de profundidad/anchura menores y además mostrar fondos generalmente planos. De hecho, los pilancones están más cerca de parecerse a una paella (o paellera) que a un perol o marmita.

Formación inicial: irregularidades

Al contrario que en el caso de las marmitas de gigante, que hay que buscarlas en los valles, para la formación de los pilancones se necesita una superficie horizontal que esté bien expuesta a los agentes meteorológicos (los altos de los lanchares o los domos graníticos son zonas ideales), donde el agua puede quedar retenida en pequeñas irregularidades de la roca horizontal.

irregularidades
Irregularidades sobre una superficie horizontal del granito, suficientes para retener un poco de agua y comenzar el proceso de formación de los pilancones.

Profundización: meteorización química

Una vez retenida el agua, comienzan a actuar procesos de meteorización química que van haciendo más profunda y ancha la irregularidad. Esta situación genera un sistema de realimentación, ya que a mayor tamaño más agua es retenida y, por tanto, habrá mayor meteorización química.

En el caso de los granitos, esta meteorización afecta con mayor intensidad a las micas y feldespatos, creando así un residuo de granos de cuarzo que quedarán retenidos como sedimento en el fondo del pilancón.

sedimentos

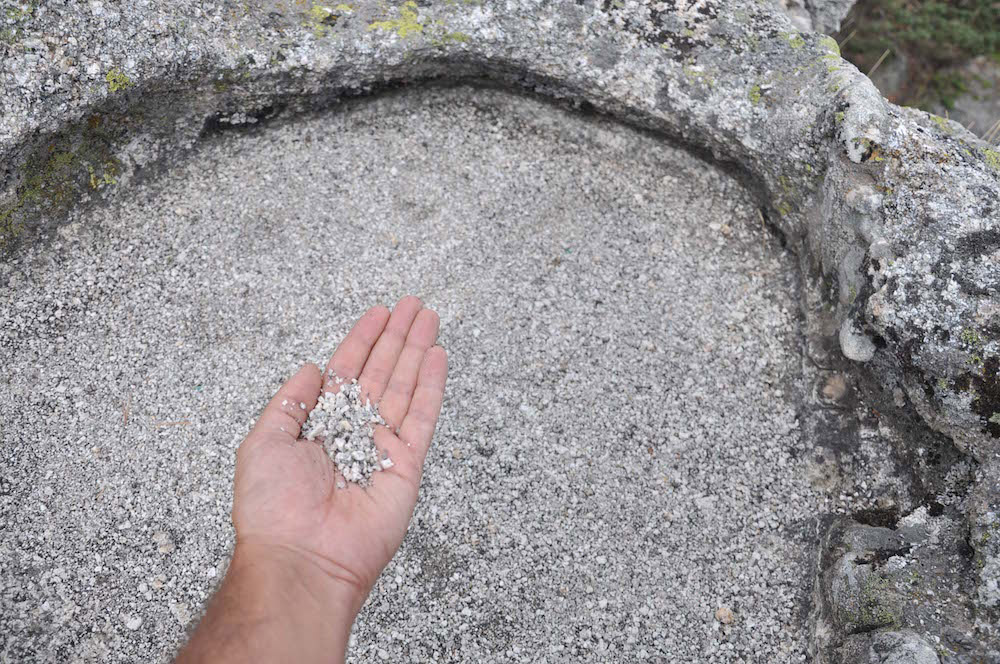

Sedimento de tamaño arena retenido en el fondo de un pilancón. Este sedimento procede del mismo pilancón y es generado por los procesos de meteorización que afectan al granito.

Esta primera fase continúa hasta que se alcanza un tamaño en el que los granos de sedimento puedan moverse libremente por el fondo del pilancón incipiente, dando lugar a la aparición de los procesos de meteorización física.

Crecimiento de la estructura: meteorización física

Con ayuda de las lluvias intensas que remueven el fondo arenoso comienza un efecto de “molienda” (abrasión mecánica) que acelera el crecimiento de la estructura.

Hay que destacar también el papel de la gelifracción, ya que la congelación de la lámina de agua retenida en los pilancones produce un notable efecto de micro-roturas en las paredes que facilita la incorporación de granos de sedimento al fondo, así como el aumento del diámetro de la estructura.

gelifraccion
Modelo detallado del efecto de la gelifracción o crioclastia sobre paredes cuando se congela la lámina de agua retenida en el pilancón. Autor: David Domínguez Villar en Análisis morfométrico de pilancones: consideraciones genéticas, evolutivas y paleoambientales (2007).

Estos procesos de meteorización física justifican los fondos planos de los pilancones y el hecho de que sean generalmente más anchos que profundos, llegando a unirse unos con otros para formar geometrías muy llamativas.

pilancones-unidos

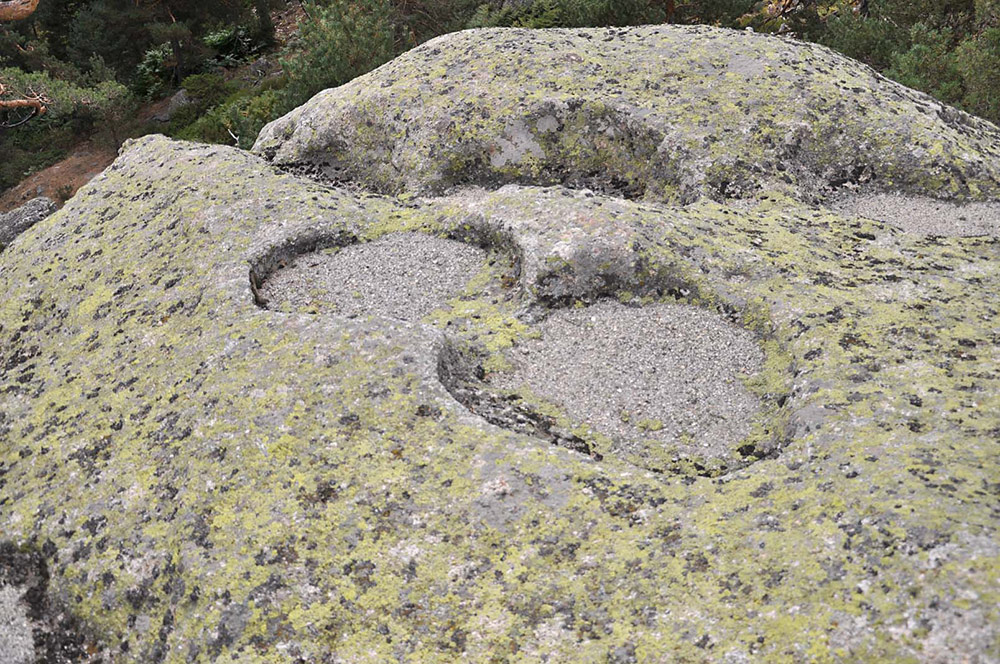

Pareja de pilancones que se han unido debido a su crecimiento horizontal preferente.

Otra diferencia importante entre las marmitas de gigante y los pilancones, es que las primeras necesitan tiempos de formación muy cortos (ya que se asocian a regímenes de aguas turbulentas de mucha energía), mientras que para la formación de los pilancones los procesos son mucho más lentos y en ocasiones suelen hacer falta varios miles de años.

pilancon-marmita

Qué es el granito y cómo se forma

Autoría – Ángela Claro Moreno

Los granitos son rocas que se forman por el enfriamiento lento del magma generado al fundir parte de las rocas de la corteza terrestre. Este magma puede ascender debido a su menor densidad hasta quedar estancado formando una cámara magmática donde se enfriará poco a poco hasta formar el granito.

En una cámara magmática de este tipo se habrían formado los granitos de Burgohondo, por ejemplo.

Esquema general de la generación de magmas que dan lugar a rocas plutónicas (p.ej. granitos) o volcánicas.

Composición del granito

Los minerales principales que forman un granito son el cuarzo y el feldespato. Otros minerales comunes son micas, óxidos de hierro-titanio, circón o esfena.

La forma y tamaño de los minerales nos habla de las condiciones en las que se enfrió el magma. Un enfriamiento lento hace que los minerales tengan más tiempo para crecer y alcanzar mayor tamaño y viceversa.

En el granito de Burgohondo aparecen grandes cristales (fenocristal) rodeados de otros más pequeños (matriz), dando una textura conocida como porfídica. Esta textura nos habla de la diferencia de temperatura a la que cristalizaron los minerales. Los más grandes, de mayor temperatura, fueron los primeros en empezar a crecer y estarían prácticamente formados cuando empiezan a formarse los más pequeños, de menor temperatura.

Detalle de textura porfídica del granito de Puente Arco, Burgohondo (Ávila, España).
Fenocristales de feldespato en el inicio de la senda de la Laguna Grande, Sierra de Gredos, provincia de Ávila (España).

La edad del granito

La edad de cristalización de estos granitos es de aproximadamente 300 millones de años, pero no salen a la superficie hasta hace unos 20 millones de años, durante el levantamiento del Sistema Central.

Escala del tiempo geológico con los principales eventos implicados en la Geología del Itinerario de Burgohondo del Geolodía 2016. En azul se indican los hitos más importantes de la Historia de la Tierra.

Demuestra cuánto sabes sobre el granito

Si tienes claros estos y otros conceptos sobre el granito, demuéstralo jugando a La Ruleta del Granito. No todos los términos se encuentran en este artículo, por lo que quizá debas investigar un poco antes de completar “el rosco”.

Pulsa sobre la imagen para abrir la actividad.
