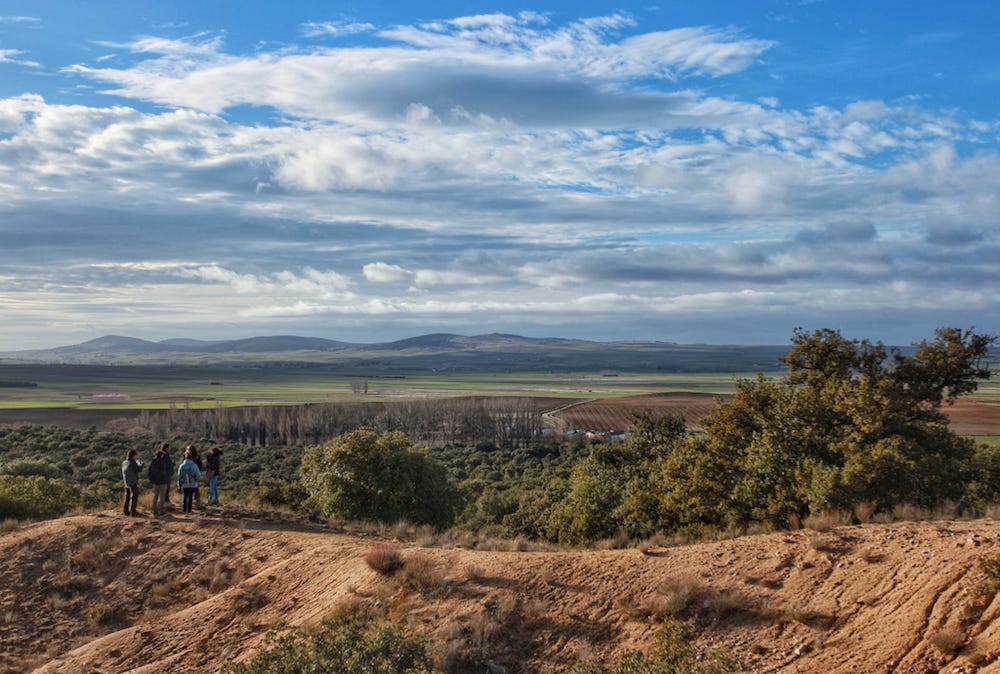

En esta panorámica general podemos ver tres elementos del paisaje que narran las historias que han ocurrido en este lugar a lo largo del tiempo geológico.
Desde esta panorámica vemos 3 elementos del paisaje que narran las historias que han ocurrido aquí a lo largo del tiempo geológico. Imagen de Gabriel Castilla.
El primer elemento son los arroyos, torrentes y procesos de erosión que modelan rápidamente el paisaje y que hacen preguntarnos si un romano vería el mismo entorno que vemos ahora.
El segundo elemento es el relieve cercano formado por materiales geológicos del periodo Mioceno (14 millones de años), cuando esta zona fue habitada por antiguos vertebrados que dejaron sus restos en yacimientos paleontológicos como el que acabáis de ver. Estos fósiles, junto con las calcretas, permiten dibujar un entorno de clima y paisaje muy distinto al actual. ¿Qué tipo de paisaje vieron estos antiguos mamíferos?
El tercer elemento son las montañas que hay al fondo, que permiten descifrar otras historias que emergen desde lo más profundo del tiempo. De allí son las rocas que en otro tiempo fueron sedimentos de océanos, se enterraron bajo cordilleras para luego volver a la superficie, incluso algunas que antes fueron magmas en el interior de la corteza.
Esta fue la última parada del Geolodía 22 de Ávila en Villaflor.
El desafío final
Además de sintetizar todos los elementos del paisaje que el público asistente había recorrido, aquí debían resolver el ‘desafío final’, acertar la frase oculta siguiendo las pistas recogidas durante su exploración del laberinto.
Las pistas recogidas en cada parada geológica
La frase oculta
Mapa central de la guía de campo. En él se indican el área de juego y la posición aproximada de las paradas geológicas. Además, se facilita un espacio para pegar cada una de las pistas recogidas durante la exploración del laberinto y el acertijo final que el público asistente tendrá que adivinar basándose en las pistas.
Muchos ríos y torrentes se caracterizan por presentar un patrón geométrico dendrítico similar a las ramas de un árbol (dendron significa árbol en griego), donde el canal principal recuerda al tronco mientras que los afluentes se asemejan a las ramas superiores.
A simple vista este patrón muestra un aspecto caótico, con ramificaciones extendiéndose en cualquier dirección. Sin embargo, bajo esta aparente aleatoriedad se esconden algunas reglas básicas de la Naturaleza, y para desentrañarlas es necesario enfocar el problema desde tres puntos de vista:
1. Geología
2. Geometría
3. Termodinámica

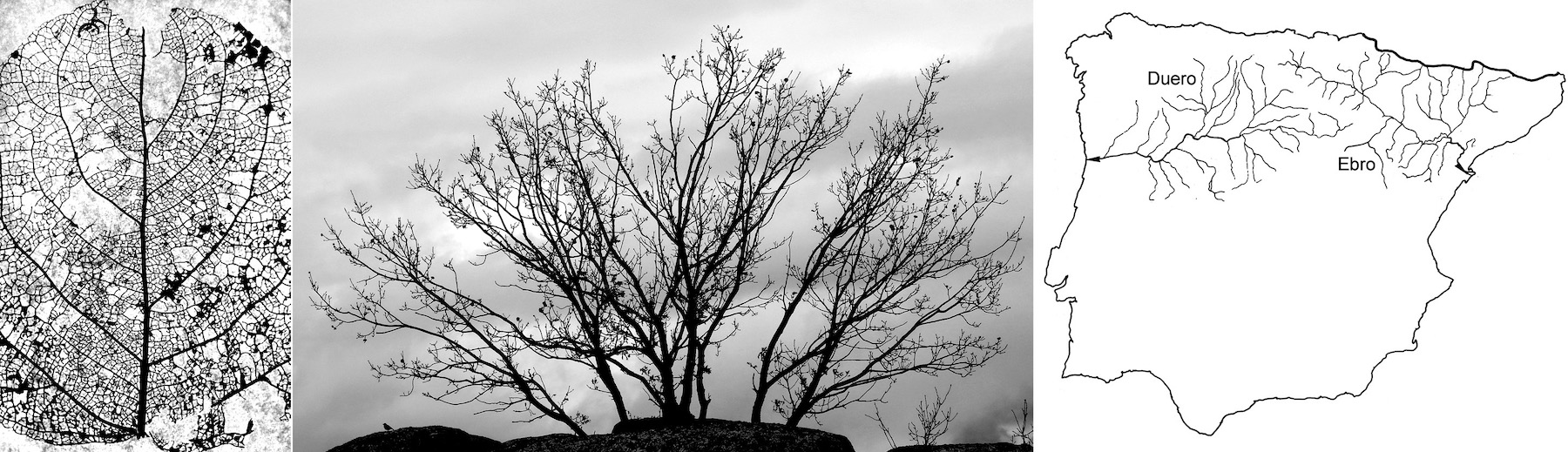

Figura 1. Nervadura de una hoja en descomposición, ramas de un árbol y red de afluentes de los ríos Duero y Ebro. Tres ejemplos de patrón dendrítico a diferentes escalas. Imágenes de Gabriel Castilla.
1. Cuando el azar se cruza con la Geología
Uno de los principales agentes modeladores de paisajes es el agua que, cuando se desplaza por la superficie terrestre como consecuencia de la lluvia o el deshielo, configura un patrón de drenaje impulsado por la fuerza de la gravedad.
Desde que se produce el impacto de las gotas de lluvia sobre el terreno hasta que se forman pequeños regueros y canales por la erosión, son muchas las variables que pueden entrar en juego, pues la erosión es un proceso que depende del azar a muchas escalas.
Figura 2. La lluvia no siempre erosiona homogéneamente una superficie sedimentaria, pues algunos cantos rodados, distribuidos al azar, pueden actuar como pequeños paraguas (izquierda) que condicionan el camino que inicialmente puede seguir la corriente. Poco a poco el agua escurre y va incidiendo en el terreno hasta que logra encauzarse en pequeñas canaladuras (centro) y regueros (derecha) que, como se puede apreciar en la imagen, ven alterada su distribución espacial por la presencia de obstáculos, en este caso raíces (derecha). Imágenes de Gabriel Castilla.
Pero más allá de la inicial concatenación de factores aleatorios (cantos, raíces, etc.), hay tres variables que condicionan la forma de una red de drenaje:
El clima, que controla la cantidad e intensidad de la lluvia durante los episodios de tormenta, y por tanto la cantidad de agua que circula por la red.
La litología, que condiciona la resistencia de las rocas y el sedimento a la erosión, pues los materiales blandos, permeables o poco consolidados permiten que el agua se abra paso con más facilidad.
La tectónica, que determina desde las fracturas del terreno por donde se encauza el agua con más facilidad, hasta los cambios en el nivel de base (la desembocadura) hacia donde se desplaza el agua, normalmente depresiones del terreno o el nivel del mar. El descenso del nivel de base provoca un fenómeno conocido como erosión remontante(ver Figura 3), un proceso que favorece el crecimiento de la red de afluentes en la zona de cabecera.

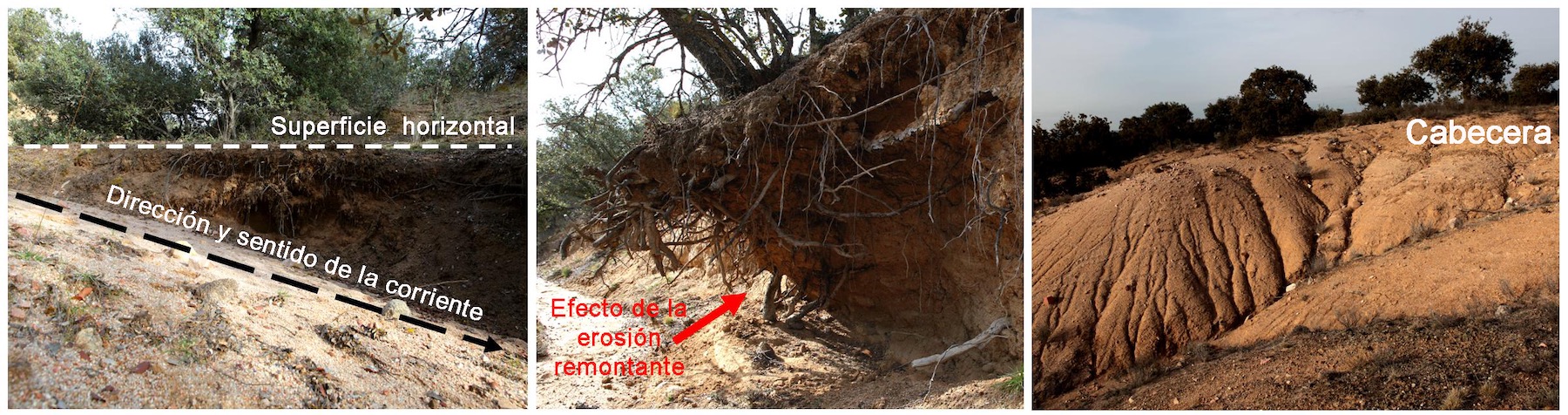

Figura 3. El motor que impulsa el agua por una pendiente es la gravedad (izquierda). Un cambio en el nivel de base de un río o un torrente supone un aumento de la energía potencial del fluido. El agua salva esta diferencia con un aumento de la energía cinética (gana velocidad porque ha ganado altura). El resultado es un aumento de la erosión en sentido opuesto a la pendiente, o sea, remontando la corriente. Esto se traduce en una mayor incisión del agua, un lavado del sedimento que soporta las raíces de los árboles (centro) y el crecimiento de los canales en la zona de cabecera (derecha). Imágenes de Gabriel Castilla.
Como vemos, la configuración final de la red de drenaje parece ser un reflejo del sustrato geológico (litología y tectónica) junto con el clima y el azar.
Los datos bibliográficos señalan que de las múltiples configuraciones posibles el patrón dendrítico es el más frecuente de todos, y éste suele desarrollarse sobre materiales que presentan una resistencia homogénea a la erosión.
Figura 4. Los tres patrones de drenaje más frecuentes: patrón angular (izquierda), que está condicionado por la existencia de un sistema de fracturas perpendiculares; patrón dendrítico (centro), que se desarrolla sobre terreno sedimentario blando y homogéneo o sobre batolitos; y patrón rectangular (derecha), muy frecuente en terrenos donde se intercalan capas duras y blandas.
2. Cuando el azar y la Geología se cruzan con la Geometría
En 1975 el matemático Benoît Mandelbrot acuñó el término fractal para referirse a aquellos patrones geométricos irregulares que se repiten a múltiples escalas. Desde este enfoque todas las redes fluviales dendríticas se consideran fractales, y por tanto se pueden expresar con lenguaje matemático.
Figura 5. Mapa que muestra la red de drenaje del torrente y las cárcavas de Villaflor (Ávila). El conjunto muestra un patrón dendrítico similar a diferentes escalas, desde los canales principales de mayor tamaño (en naranja y amarillo) hasta los afluentes más pequeños (azules y grises). Esta autosemejanza multiescalar es una característica propia de los fractales. Mapa elaborado por Javier Pérez Tarruella.
Cualquier red de drenaje tiene una dimensión fractal (D), un valor numérico que se obtiene al relacionar las bifurcaciones (ramificaciones más o menos complejas) de la maraña de canales que lo forman respecto a su longitud total.
Según los datos bibliográficos, la mayoría de las redes dendríticas presentan dimensiones fractales comprendidas entre 1.6 y 1.8
¿Esto qué significa?
De forma intuitiva entendemos que las líneas abiertas y curvas que dibujamos sobre un papel tienen una sola dimensión y por tanto un valor D=1;
mientras que las formas cerradas que dibujamos en dos dimensiones (el área de un círculo o un cuadrado, por ejemplo) tienen un D=2;
y los cuerpos tridimensionales (con volumen) presentan un D=3.
Sin embargo, aunque existen objetos que pueden alojarse en espacios bidimensionales (2D) o tridimensionales (3D), su dimensión espacial no es necesariamente 2 o 3.

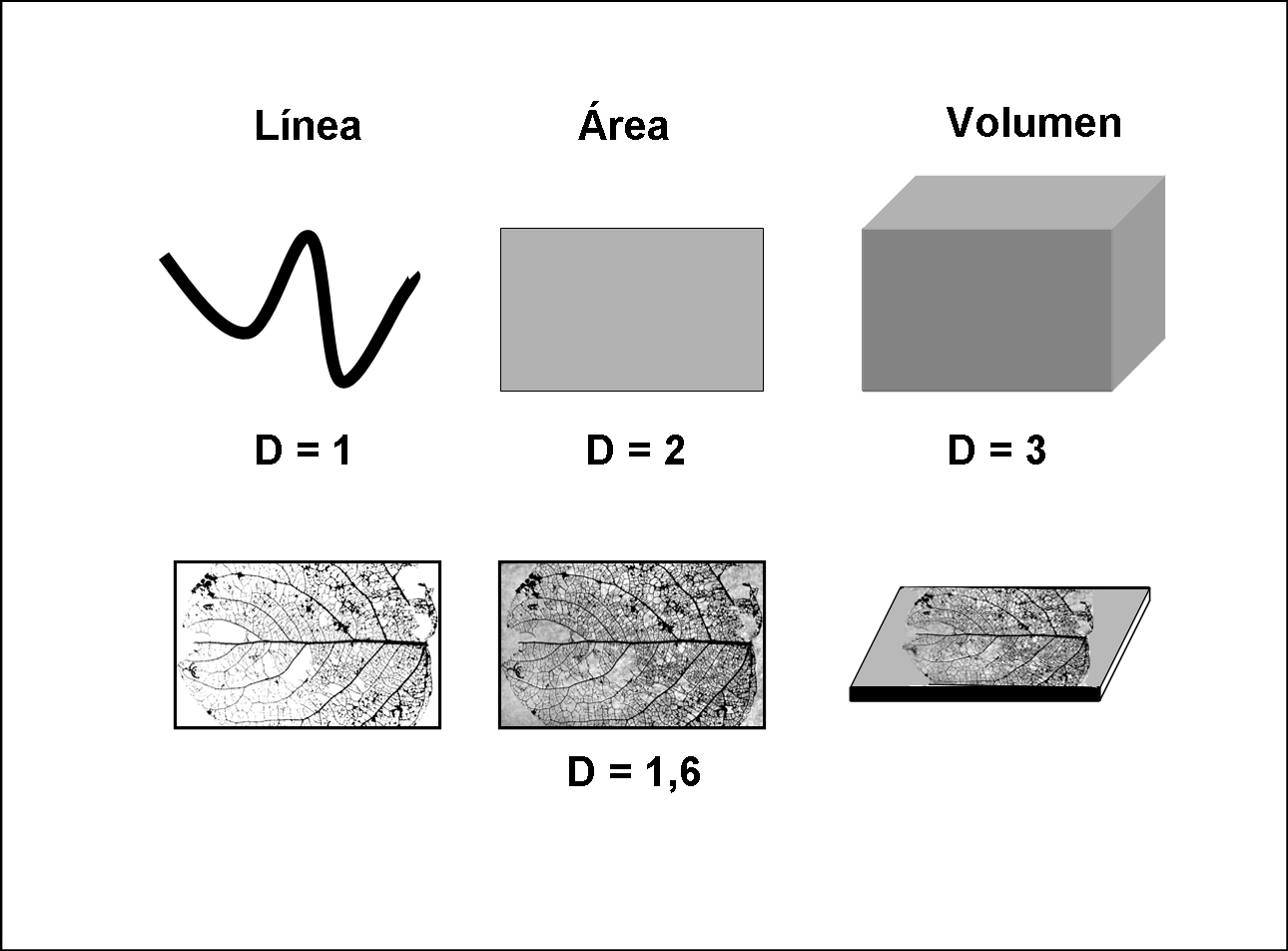

Figura 6. Representación de la dimensión fractal (D) para objetos de una, dos y tres dimensiones. Las nervaduras lineales de una hoja siguen un patrón dendrítico que tiende a rellenar una superficie, lo que le otorga una dimensión fractal comprendida entre 1 y 2.
Las formas geométricas de gran complejidad adoptan valores fraccionarios de D (de ahí el término fractal, que literalmente significa roto o quebrado).
Una red fluvial similar a las nervaduras de una hoja muestra un patrón geométrico dendrítico que tiende a extenderse por el terreno hasta ocupar la mayor superficie posible.
¿Por qué?
3. Cuando el azar, la Geología y la Geometría se cruzan con la Termodinámica
Los ríos y torrentes que configuran la red de drenaje de una cuenca son sistemas termodinámicos, es decir, partes del Universo que podemos individualizar para estudiarlos desde el punto de vista de la energía, el calor y el movimiento.
En este contexto, y de forma muy simple, se podría decir que las redes de drenaje dendríticas se rigen por una única norma: la tendencia de todo sistema a alcanzar un equilibrio termodinámico, es decir, un estado de máxima entropía o desorden. Esta norma es el Segundo Principio de la Termodinámica y rige el destino de cualquier sistema cerrado y en equilibrio térmico del Universo.
Sin embargo, los ríos no pueden alcanzar este equilibrio porque son sistemas abiertos que intercambian materia y energía con su alrededor: entra agua (materia) periódicamente por tormentas, deshielo o escorrentía subterránea; y disipan mucha energía en forma de calor debido a la fricción del agua con la superficie del terreno.
Puesto que el sistema río no puede alcanzar el equilibrio termodinámico, se conforma con la segunda mejor opción posible: lograr un equilibrio dinámico de flujo en el que se pierda la menor cantidad de energía posible. Desde este punto de vista, la forma fractal de una red de drenaje es el reflejo de este equilibrio o balance entre los factores que hacen que el sistema “pierda” energía y los que permiten “ahorrar” energía.
Figura 7. La energía disipada por la fricción del agua sobre el sedimento aumenta con la distancia recorrida y con la superficie de rozamiento; pero disminuye con el volumen de agua que transporta. Es por ello que cuando varias corrientes menores se funden en otra de mayor tamaño, la energía disipada del sistema disminuye, y esto la hace termodinámicamente más estable. Este es el origen de la jerarquización de una red de drenaje, desde pequeñas cárcavas (izquierda), pasando por la unión de varios canales (centro) y el desarrollo de canales de mayor tamaño y profundidad (derecha). Imágenes de Gabriel Castilla.
Ahora ya conocemos los tres factores que subyacen bajo el aparente caos de las redes de drenaje dendríticas: Geología, Geometría y Termodinámica; y por tanto estamos en condiciones de retomar la pregunta de partida pero con una pregunta más certera:
¿Cómo llega un río o un torrente a desarrollar un patrón dendrítico fractal?
1º El sistema de drenaje parte de una configuración inicial condicionada por el azar sobre un determinado sustrato geológico y poco a poco va probando las diferentes posibilidades energéticas.
2º Las posibilidades que resultan más favorables al ahorro de energía “sobreviven” durante más tiempo, mientras que las más alejadas del equilibrio tienden a desaparecer.
3º Con el paso del tiempo se establece un sistema complejo de naturaleza fractal que fluctúa (equilibrio dinámico) en torno a un estado ideal de mínima pérdida (disipación) de energía.
4º Si no hay factores geológicos (tectónicos, litológicos) que condicionen fuertemente el desarrollo de la red de drenaje, la forma arborescente tiende a ser la más estable termodinámicamente.
Este es uno de los contenidos del Geolodía 2022 de Ávila. ¡No te lo pierdas en directo el domingo 8 de mayo 2022 en Villaflor!
Gutiérrez Elorza, M. (2008). Geomorfología. Pearson Educación, Madrid.
Mandelbrot, B. (1997). La geometría fractal de la naturaleza. Tusquets, Barcelona.
Martínez, F.; Ojeda, J. A. y Manríquez, H. (2020). Morfometría y Fractalidad en Redes de Drenaje de Cuencas Chilenas. Conferencia del XXIV Congreso Chileno de Ingeniería Hidráulica.
Ramírez-Hernández, R.; Rodríguez-Infante, A. y Ordaz-Hernández, A. (2017). Dimensión fractal de redes de drenaje controladas estructuralmente en cuencas hidrográficas de Pinar del Río, Cuba. Minería y Geología, Vol. 33 (2), pp.163-176.
Schlichting, H. J. (2015). La geometría de las redes fluviales. Investigación y Ciencia Nº 463 (abril), pp. 84-86.
Strahler, A. N. y Strahler, A. H. (1994). Geografía Física. Ediciones Omega, Barcelona.
Zucarelli, G. V. y Tabernig, D. (2009). Análisis Fractal de la Red de Drenaje del Arroyo Feliciano (Entre Ríos, Argentina). Cuadernos del CURIHAM, Vol. 15, pp. 31-42.
Vamos a profundizar con esta pequeña aproximación a los arroyos de montaña y su papel en la configuración del paisaje.
Bolos arrastrados por el río
Los canales de una misma red de drenaje cumplen distintas funciones según su posición en la red:
Así, los ríos de gran caudal que vertebran la cuenca hidrográfica (en nuestro caso el río Alberche) se encargan principalmente del transporte de agua y sedimentos hasta la zona de salida de la cuenca.
Mientras que los pequeños canales o arroyos que se encuentran en las puntas finales de la ramificación hacen el duro trabajo de desmantelar el sustrato rocoso, o dicho de otra manera, tienen un importante papel en la construcción del paisaje.
Jerarquía de los canales de la red
Representación gráfica del orden de Horton-Strahler o escala jerárquica de canales.
Estas diferencias en la función y el trabajo que desempeñan cada uno de los canales de una red de drenaje se pueden organizar en una escala jerárquica conocida como “orden de Horton-Strahler”.
Los canales de orden mayor se encuentran en el eje central de la cuenca y se encargan de desaguar todo el sistema de la red de drenaje.
Los canales de orden menor se sitúan hacia los bordes de la cuenca (suelen ser arroyos y torrentes) y se encargan principalmente de la erosión y desmantelamiento del terreno.
Los grados más bajos de la jerarquía se asignan a los pequeños arroyos y canales más lejanos, que son los responsables de “esculpir el terreno”.
En la esta imagen de la vertiente norte de la Sierra de Gredos, en Ávila, se aprecian los canales y torrentes de orden jerárquico menor, los auténticos responsables de este espectacular paisaje.
Diferencias entre ríos y arroyos
La diferencia entre los ríos y los arroyos es que mientras los ríos mantienen un caudal relativamente estable a lo largo de todo el año, lo arroyos reducen significativamente su caudal en verano hasta incluso desaparecer.
El Arroyo Garganta de los Aquilones del Puerto, que veremos en la ruta del #Geolodía17 en Burgohondo, encaja en la tipología de “arroyo” con un orden bajo de jerarquía en la ramificación de la red.
Si comparamos este canal (punto 1 de la figura) con los que se observan en Puente Arco en Burgohondo (punto 2) o en las proximidades de Navaluenga (punto 3 ), donde el Alberche ya ha recibido aportes importantes de los afluentes de jerarquía menor, vemos diferencias, no sólo en su caudal, sino también en el tipo de depósito que encontramos en sus cauces.
1. Garganta de los Aquilones
Canal de orden jerárquico bajo, con caudal moderado muy inestable que puede desarrollar con frecuencia episodios de riada. El depósito de sedimento es muy desordenado y de gran tamaño, con algunos bloques de más de 1 metro de diámetro.
Arroyo Garganta de los Aquilones
2. Río Alberche desde Puente Arco, Burgohondo
En este punto el río Alberche tiene un orden jerárquico intermedio con un caudal relativamente estable, aunque en momentos de alta energía puede llegar a desbordarse. Como depósito de sedimento empieza a ser abundante la arena, aunque aún pueden observarse bloques y bolos.
Vista del Alberche desde Puente Arco en Burgohondo
3. Río Alberche a su paso cerca de Navaluenga
Canal con alto orden jerárquico que es capaz de mantener un caudal estable a lo largo de todo el año. A esta altura el río es capaz de desarrollar extensas terrazas fluviales de arena y arcilla mientras que los bolos son cada vez más escasos y pequeños.
