Autores – Gabriel Castilla Cañamero, María Isabel Reguera e Iván Martín-Méndez

Alrededor de dos polos gira la existencia humana.

El polo de las ilusiones. Y el polo de las realidades.

José Echegaray. Ciencia popular, 1905.

Los astronautas de la misión Apolo 8 tomaron la primera fotografía de la Tierra vista desde la órbita de la Luna. Esta icónica imagen nos mostró por primera vez el contraste entre la yerma superficie lunar, la vasta negrura del espacio y el brillo de un planeta azul (Figura 1).

Figura 1. Fotografía icónica del espacio conocida como “El amanecer de la Tierra”, tomada el 24 de diciembre de 1968 desde la nave Apolo 8. En primer plano se ve la superficie gris y desolada de la Luna, mientras que al fondo, sobre el horizonte lunar, asoma parcialmente el planeta Tierra, de color azul y blanco, suspendido en la negrura del espacio. La imagen transmite la fragilidad y belleza del planeta desde la distancia. Crédito: NASA/Bill Anders.

La imagen está acompañada por el pie: Figura 1. El amanecer de la Tierra, fotografía tomada el 24 de diciembre de 1968 por el astronauta Bill Anders del Apolo 8. Crédito: NASA/Bill Anders.

Figura 1. El amanecer de la Tierra, fotografía tomada el 24 de diciembre de 1968 por el astronauta Bill Anders del Apolo 8. Crédito: NASA/Bill Anders.

Los océanos ocupan el 71% de la superficie terrestre, lo que equivale a un volumen de unos mil quinientos millones de kilómetros cúbicos de agua, el medio donde probablemente surgió y evolucionó la vida durante miles de millones de años. Desde nuestra perspectiva, esta cantidad de agua puede parecer inmensa (especialmente considerando que alrededor del 60% del cuerpo humano está compuesto por agua); sin embargo, si comparamos la masa de los océanos, mares, ríos, lagos, aguas subterráneas y glaciares (1,4 x 10²¹ kg), con la masa de la Tierra (6 x 10²⁴kg), descubrimos que la hidrosfera representa apenas un 0,02% del total.

Para comprender lo que esto significa, pensemos en un contexto que nos resulte más familiar: si la Tierra fuese un avión Boeing 747completamente cargado, el agua de la hidrosfera equivaldría a la masa de un solo pasajero (Figura 2). Por otro lado, la razón por la que la Tierra se ve de color azul desde el espacio no se debe a la presencia océanos, sino a que las moléculas de nitrógeno y oxígeno de la atmósfera esparcen la luz solar mediante un fenómeno óptico conocido como dispersión Rayleigh.

Figura 2. Gráfico de cuadrados que representa visualmente la proporción entre la masa de los océanos y la masa total del planeta Tierra. Un total de 100 cuadrados forman una cuadrícula de 10 por 10, todos de color marrón claro excepto una pequeña franja azul en la esquina superior izquierda, que simboliza la masa de la hidrosfera. El área azul ocupa solo el 0,02% del total, mientras que el 99,98% restante está representado por el color marrón. El título del gráfico indica: "Masa de los océanos en relación a la masa de la Tierra". Fuente: elaboración propia.
La imagen está acompañada por el pie: Figura 2. Representación gráfica de la masa de la hidrosfera (rectángulo azul) en relación a la masa del planeta Tierra (marrón). Fuente: elaboración propia.

Figura 2. Representación gráfica de la masa de la hidrosfera (rectángulo azul) en relación a la masa del planeta Tierra (marrón). Fuente: elaboración propia.

Esta comparativa demuestra que tenemos una visión algo distorsionada de la cantidad de agua que hay en la Tierra: el pozo de las ilusiones al que se refería Echegaray. Entonces, y siguiendo con la cita de nuestro primer Premio Nobel: ¿cuál es el pozo de las realidades? El relato científico, sin duda. Repasemos las pruebas que nos ofrece la Geología para responder a tres preguntas fundamentales en esta historia:

1.- ¿Cuánta agua hay en la Tierra?

2.- ¿Cómo llegó hasta aquí?

3.- ¿Cuándo se formó el primer océano?

1. ¿Cuánta agua hay en la Tierra? La paradoja de los océanos invisibles

La mayor parte del agua de la Tierra se encuentra almacenada en el manto, un lugar inaccesible que representa el 84% de la masa total del planeta (Figura 3). Está formado por silicatos (minerales ricos en silicio y oxígeno) que se encuentran sometidos a altísimas presiones (un millón y medio de veces superior a la presión atmosférica) y temperaturas que varían entre los 600 y los 3.500 º C. En este ambiente los materiales se encuentren en un estado físico entre sólido y líquido-viscoso, condiciones que solo podemos reproducir en laboratorios de muy alta presión empleando yunques de diamante.

Figura 3. Esquema en blanco y negro del interior de la Tierra, representado en un corte transversal desde la superficie hasta el centro. Se identifican las principales capas internas: la corteza en la parte superior, seguida por el manto (dividido en manto superior y manto inferior), y el núcleo (dividido en núcleo externo y núcleo interno). La transición entre el manto superior e inferior está señalada con una línea de puntos a unos 670 km de profundidad. También se indican zonas geodinámicas como una zona de subducción en el margen izquierdo y una dorsal oceánica en el derecho. Se marcan profundidades clave: 670 km (límite entre mantos), 2.900 km (límite entre manto inferior y núcleo externo) y 5.100 km (límite entre núcleo externo e interno). Adaptado de Anguita (2002).

Figura 3. El interior terrestre está dividido en tres partes: corteza, manto y núcleo. El manto se divide a su vez en dos: el manto superior, que comienza a unos 70 km; y el manto inferior, que se extiende entre los 670 km y los 2.900 km de profundidad. Entre ambas regiones se localiza una zona de transición (con línea de puntos). Adaptado de Anguita (2002).

En la parte superior del manto encontramos principalmente olivino (Mg,Fe)₂SiO_4,pero, conforme aumenta la profundidad, aumentan también la presión y la temperatura, lo que provoca una reconfiguración de su red cristalina. Los experimentos de laboratorio demuestran que bajo las condiciones de presión y temperatura reinantes a unos 515 kilómetros de profundidad se forma un mineral llamado ringwoodita (Mg₂SiO₄), que se comporta como una especie de esponja capaz de atraer hidrógeno y atrapar en su estructura cristalina los elementos que componen la molécula de agua. Dicho de otra forma: el agua presente en el manto no se encuentra en estado sólido, líquido o gaseoso, sino como hidróxido (moléculas de oxígeno e hidrógeno unidas entre sí) atrapado en este mineral (Figura 4).

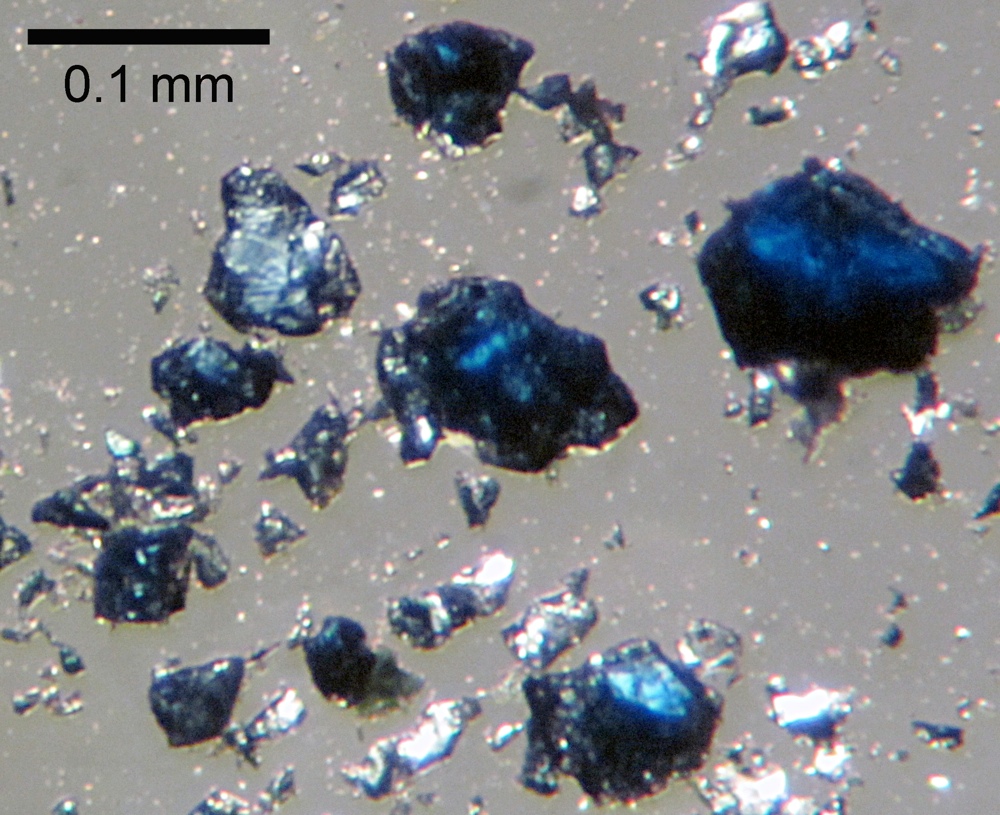

Figura 4. Imagen microscópica que muestra cristales de ringwoodita, un mineral de color azul intenso, distribuidos de forma dispersa sobre un fondo claro. Los cristales tienen formas irregulares y bordes angulosos, con tamaños de pocas décimas de milímetro. En la esquina superior izquierda hay una escala de referencia que indica 0,1 mm. Fuente: Steve D. Jacobsen/Schmandt, B. et al. (2014).

Figura 4. Ringwoodita vista al microscopio. Fuente: Steve D. Jacobsen/Schmandt, B. et al. (2014).

La importancia de la ringwoodita no se limita al laboratorio. De hecho, en 2014 y 2022, el hallazgo de fragmentos inalterados de este mineral en el interior de diamantes naturales (Figura 5) proporcionó pruebas directas de su existencia en el manto. Los diamantes, formados por carbono puro cristalizado bajo condiciones extremas de presión, pueden contener impurezas que, si bien reducen su valor para la joyería, resultan de enorme interés científico. Estos diamantes, que ascendieron desde unos 700 kilómetros de profundidad impulsados por violentas erupciones volcánicas, actuaron como auténticas sondas naturales, atrapando materiales de la base del manto superior. Los análisis químicos realizados sobre ringwoodita natural indican que contiene algo más de un 1% de agua en su estructura cristalina, lo que, en términos prácticos, sugiere que el manto podría albergar una cantidad de agua equivalente a dos veces la de toda la hidrosfera.

Pero, ¿cómo llegó todo este agua hasta allí? Caben dos posibilidades: o fue arrastrada desde el exterior por la subducción de la corteza continental; o siempre estuvo allí presente.

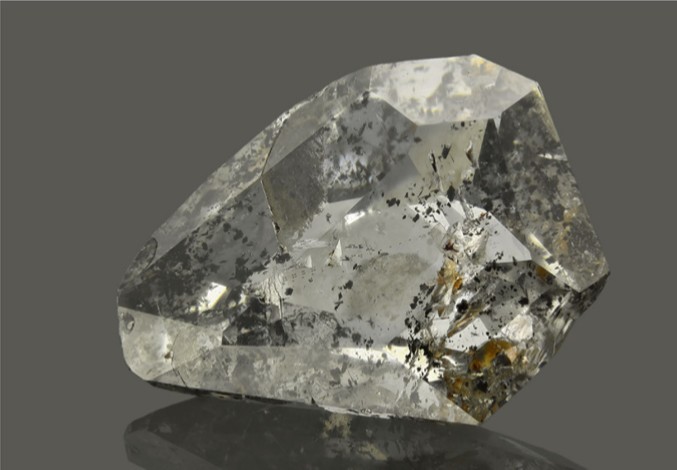

Figura 5. Fotografía de un diamante transparente y facetado sobre un fondo gris neutro. En su interior se observan numerosas inclusiones minerales, visibles como manchas oscuras e irregulares, que corresponden a ringwoodita y circón. El diamante tiene forma asimétrica, con múltiples caras planas y bordes definidos. Procede de la República Centroafricana. En Lorenzon et al. (2022).

Figura 5. Diamante encontrado en la República Centroafricana, con presencia de inclusiones minerales (manchas oscuras) de ringwoodita y circón. En Lorenzon et al. (2022).

Imagen con fondo naranja que contiene un texto divulgativo en letras blancas y negritas en algunas partes. El título resalta en mayúsculas: "¿Sabías que el mineral más abundante de la Tierra no se descubrió en la naturaleza hasta el año 2014?".

El texto explica que para que la comunidad científica reconozca oficialmente un mineral descubierto en laboratorio, este debe hallarse también en la naturaleza. Muchos minerales del manto terrestre no se encuentran fácilmente en la superficie debido a que son inestables a las condiciones de presión y temperatura de la corteza. A profundidades mayores de 650 km, la ringwoodita se transforma en bridgmanita (fórmula: (Mg,Fe)SiO₃), un denso silicato de hierro y magnesio, posiblemente el mineral más abundante del manto. Aunque se conocía por síntesis, la bridgmanita no se identificó en estado natural hasta 2014, cuando fue hallada en un meteorito llamado Tenham, que cayó en 1879 en Queensland, Australia.

2. ¿Cómo llegó el agua a la Tierra? Atravesando la línea de nieve.

Las estrellas nacen dentro de nebulosas constituidas por moléculas de gas y partículas de polvo. A medida que la nube primordial se contrae y colapsa por la gravedad de la estrella en formación, el momento angular aplana la distribución del material, formando un disco rotatorio que recibe el descriptivo nombre de disco protoplanetario (Figura 6). El hidrógeno es el elemento químico más abundante del universo, de lo cual se infiere que estaba presente en el disco protoplanetario solar hace unos 4.600 millones de años. Sin embargo, el oxígeno, que es necesario para formar el agua y los silicatos, apenas representa el 1% de los elementos químicos del universo.

Figura 6. Imagen astronómica del disco protoplanetario HL-Tauri, una estrella joven situada a unos 450 años luz de la Tierra. En el centro, un núcleo brillante rodeado por varios anillos concéntricos luminosos intercalados con surcos oscuros, que indican posibles órbitas de planetas en formación. La imagen muestra una estructura en tonos de amarillo y naranja sobre un fondo negro, con una apariencia difusa pero detallada. Esta es una de las capturas más nítidas realizadas por el radiotelescopio ALMA (Atacama Large Millimeter/submillimeter Array). Fuente: Observatorio Europeo Austral (ESO).

Figura 6. Imagen del disco protoplanetario HL-Tauri, una estrella naciente situada a unos 450 años luz de la Tierra. Los surcos oscuros señalan las potenciales órbitas de futuros planetas. Es una de las imágenes más nítidas tomadas por ALMA (Atacama Large Millimeter/submillimeter Array). Fuente: Observatorio Europeo Austral (ESO).

En la región del disco próxima al recién formado Sol, el calor generado por el choque entre partículas provocó la sublimación del hidrógeno y otros elementos ligeros. Parte del oxígeno se unió a átomos de otros elementos, como el carbono, el magnesio, el hierro y el silicio para formar los silicatos que darían lugar a los planetas rocosos. Se cree que la génesis de estos mundos telúricos siguió un proceso gradual y jerárquico: primero se formaron pequeños cóndrulos del tamaño de un grano de arroz, los cuales crecieron hasta convertirse en guijarros y bloques. Estos acrecionaron hasta alcanzar las dimensiones kilométricas de los asteroides y los planetesimales. Los modelos señalan que en este contexto un planeta del tamaño de la Tierra tardaría en formarse menos de 30 millones de años.

Lejos del Sol, las bajas temperaturas permitieron que las sustancias volátiles como el agua, quedaran atrapadas en forma de hielo. La frontera entre ambos dominios recibe el nombre de línea de nieve (Figura 7). Según las teorías tradicionales, el agua debió llegar a la Tierra desde allí, viajando a bordo de asteroides y cometas.

Figura 7. Esquema que muestra el proceso de formación planetaria a partir de un disco protoplanetario. A la izquierda, tres imágenes sucesivas de una estrella joven indican la evolución temporal. A su alrededor se representa un disco de gas y polvo que se va transformando. En una etapa intermedia, el disco contiene una zona interior con planetesimales de roca (esferas marrones) y una zona exterior con planetesimales de hielo (esferas azules), separadas por una línea vertical azul etiquetada como "Línea de nieve". Sobre esta región se indica la presencia de gas (hidrógeno y helio). En la etapa final del esquema aparecen formados planetas rocosos, asteroides, gigantes gaseosos y planetas de hielo, ordenados desde la región más cercana a la estrella hacia el exterior. El texto del pie indica que observaciones del Telescopio James Webb en 2023 detectaron agua en el interior de discos protoplanetarios, lo que cuestiona el modelo clásico de línea de nieve. Fuente: elaboración propia.

Figura 7. La línea de nieve es la frontera que separa dos ambientes en el disco protoplanetario: un interior caliente y seco, poblado por planetesimales rocosos; y un exterior frío con abundantes planetesimales de hielo. En 2023 el Telescopio James Web detectó la presencia de moléculas de agua en el interior de 4 discos protoplanetarios de estrellas similares al Sol. Estas observaciones no encajan con el modelo clásico de línea de nieve, actualmente en revisión. Fuente: elaboración propia.

¿Cómo sabemos que la primitiva Tierra era en origen un mundo seco que se hidrató con el agua procedente del Sistema Solar exterior? La clave reside en la firma isotópica del hidrógeno.

La huella dactilar del agua

El término isótopo significa en griego “mismo lugar” y hace referencia a aquellos elementos químicos que aunque ocupan una “misma posición” en la Tabla Periódica (poseen un mismo número atómico), pero tienen distinta masa atómica debido a la presencia de neutrones. Para el caso de la molécula de agua (H₂O) debemos tener en cuenta que tanto el hidrógeno como el oxígeno cuentan con isótopos estables. Para el caso que nos ocupa nos interesa centrarnos solo en los dos isótopos del hidrógeno: el protio y el deuterio (Tabla I).

Se llama relación isotópica de una muestra de agua al cociente que se obtiene al dividir la cantidad del isótopo más escaso entre la cantidad del isótopo más abundante. Para el hidrógeno del agua correspondería la relación del deuterio (D) respecto del protio (H), también conocida como relación D/H. El resultado numérico que se obtiene se compara con una muestra de referencia conocida como VSMOW (siglas de Viena Standard Mean Ocean Water –agua oceánica media estándar de Viena). Dicha muestra es agua marina destilada que se conserva en la Agencia Internacional de Energía Atómica con sede en Viena, y que, en términos prácticos, es equivalente a la huella dactilar del agua de la Tierra.

La relación D/H nos permite comparar la química del agua de la Tierra con muestras procedentes de otros cuerpos del Sistema Solar. Estos análisis comparativos nos enseñan dos cosas:

1. Durante mucho tiempo los cometas fueron los mejores candidatos a “aguadores” debido, precisamente, a que contienen gran cantidad de agua. No obstante, en el año 2015 la misión Rosetta de la Agencia Espacial Europea zanjó definitivamente el debate al analizar in situ la superficie del cometa 67P/Churyumov-Gerasimenco. Los datos mostraron que su relación D/H es tres veces mayor que la de nuestros océanos.

2. El análisis de los meteoritos de tipo condrita, que tienen su origen en los asteroides de la parte exterior del cinturón principal, tienen una relación D/H similar los océanos terrestres (Figura 8).

Figura 8. Gráfico de barras en el que se compara la relación D/H (deuterio/hidrógeno) del agua en diferentes cuerpos del sistema solar. El eje horizontal muestra valores de la relación D/H multiplicada por 10⁶, con un rango aproximado de 0 a 320. Una línea discontinua vertical negra marca la relación de los océanos terrestres en 155,7 × 10⁻⁶.

En la parte superior del gráfico se representan los valores de condritas carbonáceas hidratadas, mayormente agrupadas cerca del valor oceánico, y los de varios cometas, cuyos valores son considerablemente mayores (entre 290 y 320 × 10⁻⁶), marcados con una franja azul sombreada. En la parte inferior del gráfico se incluyen los datos de micrometeoritos recogidos en la Antártida, con un pico centrado también cerca del valor oceánico. Una flecha a la izquierda indica que la nebulosa proto-solar tuvo un valor muy bajo de D/H.

El gráfico apoya la conclusión de que los cometas no fueron los principales aportadores de agua a la Tierra, a diferencia de las condritas y micrometeoritos. Fuente: adaptado de Pinti (2005).

Figura 8. Comparativa entre las Relaciones D/H del agua de los océanos terrestres (155,7 x 10^-6), con muestras de condritas carbonáneas hidratadas (149 x 10^-6), micrometeoritos recogidos en la Antártida (154 x 10^-6) y cometas (290-320 x 10^-6). Aunque los cometas son buenos candidatos para ejercer de “aguadores”, los datos isotópicos descartan esta posibilidad. Fuente: adaptado de Pinti (2005).

Un inesperado regalo del cinturón de asteroides

Las condritas son un tipo de meteoritos que debe su nombre a las diminutas esferas o cóndrulos de silicato que contienen. Como ya hemos visto, fueron los primeros que se formaron por acreción, y su datación radiométrica ha permitido establecer la edad canónica del Sistema Solar en 4.569 millones de años (Figura 9).

Figura 9. Imagen en alta resolución de una sección pulida del meteorito de Allende, donde se observan múltiples cóndrulos: pequeñas estructuras esféricas y de bordes difusos de tonalidades grises, blanquecinas y oscuras. Los cóndrulos están embebidos en una matriz de color gris negruzco que los rodea. En la parte inferior derecha se incluye una escala gráfica que indica 5 mm. La imagen muestra con claridad la textura típica de las condritas carbonáceas. Fotografía de James St. John – Wikimedia Commons.

Figura 9. Cóndrulos en un fragmento del meteorito de Allende. Fotografía de James St. John- Wikimedia Commons.

De los varios tipos de condrita que existen, las de tipocarbonáceo presentan minerales hidratados y compuestos orgánicos ricos en nitrógeno y carbono. Por lo general proceden de asteroides primitivos (el choque entre ellos libera escombros que alcanzan la Tierra en forma de meteoritos), que son aquellos cuya composición química se estableció en el disco protoplanetario y conservan las huellas de los procesos que ocurrieron durante los primeros instantes de la formación y evolución del Sistema Solar (Figura 10). Este tipo de asteroides fueron muy numerosos en el pasado, pero los modelos señalan que el crecimiento y posterior migración de Júpiter y Saturno hasta su posición actual, provocó que miles de ellos fueran lanzados hacia el Sistema Solar interior, llevando agua y otros elementos volátiles hasta las órbitas de los planetas terrestres.

Figura 10. Imagen compuesta que muestra dos asteroides primitivos sobre un fondo negro del espacio. A la izquierda se encuentra el asteroide Bennu, de forma casi esférica con una superficie irregular y rugosa cubierta de rocas y bloques. A la derecha está el asteroide Ryugu, de aspecto más claro, también con superficie rugosa y forma más poligonal. Bennu, de unos 490 metros de diámetro, fue explorado por la misión Osiris-Rex de la NASA en 2020, que extrajo 122 gramos de material que llegaron a la Tierra en 2023. Ryugu, de 896 metros de diámetro, fue visitado por la sonda japonesa Hayabusa 2 en 2019; sus muestras fueron entregadas en 2020. Fuente: NASA/JAXA.

Figura 10. Dos asteroides primitivos: Bennu (izquierda) y Ryugu (derecha). Bennu (de 490 m de diámetro) fue visitado en octubre de 2020 por la misión Osiris-Rex de la NASA, que perforó su superficie y recogió 122 gramos de polvo y rocas que llegaron a la Tierra en septiembre de 2023. El asteroide Ryugu (de 896 m de diámetro) fue visitado en 2019 por la sonda Hayabusa 2, de la Agencia Japonesa de Exploración Aeroespacial (JAXA). Las muestras llegaron a la Tierra en 2020. Fuente: NASA/JAXA.

En la noche del 28 de febrero de 2021, varias cámaras especiales para la detección de bólidos, captaron una gran bola de fuego sobre Reino Unido. Su fulgor llamó la atención de más de mil testigos y la trayectoria de caída fue registrada por decenas de cámaras de timbres y salpicaderos. La masa principal (319,5 g) del meteorito se descubrió por la mañana en la localidad de Winchcombe, en la puerta de una vivienda (Figura 11).

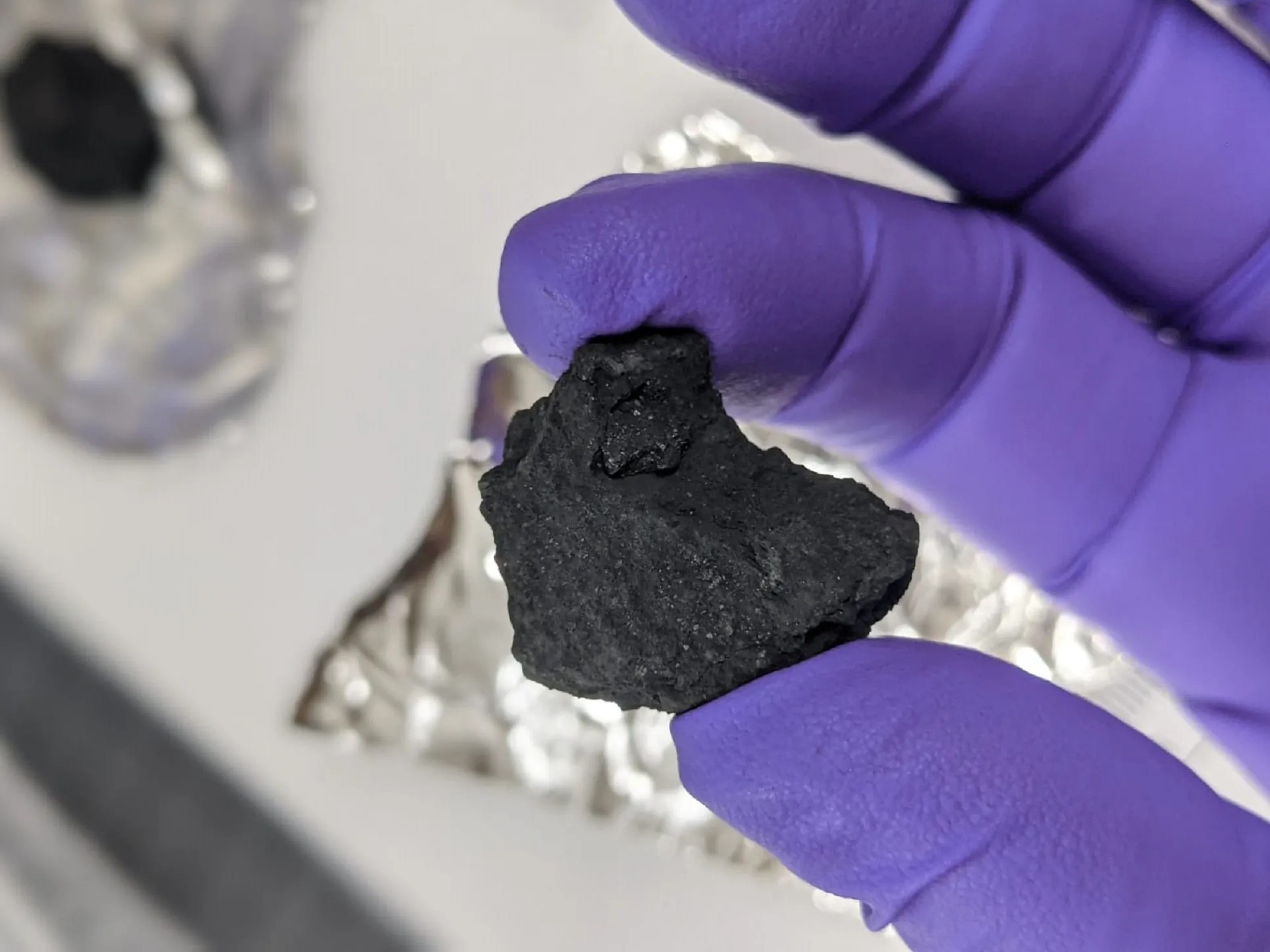

Figura 11. Primer plano de un fragmento del meteorito Winchcombe sostenido entre los dedos índice y pulgar de una mano enguantada con guantes de látex morado. El fragmento es de color negro mate, con superficie rugosa e irregular. Al fondo, desenfocado, se observa papel de aluminio y una superficie de laboratorio. La imagen fue tomada durante los análisis científicos realizados para estudiar su contenido en agua. Este meteorito, una condrita carbonácea, fue recuperado pocas horas después de su caída gracias a la colaboración ciudadana, lo que permitió preservar su composición original. Fuente: Museo de Historia Natural, Londres.

Figura 11. Meteorito Winchcombe durante los análisis que se realizaron para establecer su contenido en agua. Gracias a la colaboración ciudadana se pudieron recoger varios fragmentos en pocas horas, un detalle importante si tenemos en cuenta que las condritas carbonáceas son muy susceptibles a la alteración por el entorno terrestre y que las firmas isotópicas pueden modificarse en cuestión de días. Fuente: Museo de Historia Natural, Londres.

De todos los análisis químicos a los que fue sometido el meteorito Winchcombe, nos interesan especialmente tres resultados: (1) se trata de una condrita carbonácea, (2) presenta un alto contenido en agua (un 10% de su peso), y (3) este agua tiene una firma isotópica idéntica a la hidrosfera terrestre.

Impactos a hipervelocidad

La transferencia de agua mediante impactos es el mecanismo de hidratación planetaria que mejor se ha estudiado experimentalmente. En las instalaciones del campo de tiro vertical de la NASA, se hicieron colisionar a hipervelocidad (unos 18.000 kilómetros por hora -catorce veces la velocidad del sonido-), proyectiles de antigorita, un mineral análogo a las condritas carbonáceas, contra objetivos de piedra pómez anhidra. Después de cada experimento se recuperaron los productos de impacto, que básicamente consistían en vidrios generados por la enorme presión, algunos restos de antigorita y brechas ricas en material fundido (Figura 12).

Fotografía en blanco y negro de un experimento de impacto a hipervelocidad realizado en laboratorio. En el centro de la imagen se observa un fogonazo brillante, con rayos de luz que se expanden radialmente hacia los bordes de una cámara circular metálica. El destello ilumina las paredes internas del túnel, revelando una estructura cilíndrica. El fenómeno simula el impacto de partículas a velocidades extremas, como las que ocurren en el espacio. Fuente: NASA / Ames Research Center, Mountain View, California.

Figura 12. Fogonazo de impacto a hipervelocidad. Fuente: NASA/ Ames Research Center, Mountain View, California.

Sorprendentemente, los impactos liberaron mucha más agua de la esperada. Estos experimentos han demostrado que los objetos similares a las condritas carbonáceas pudieron entregar hasta un 30% de su agua indígena a cuerpos de silicato como la Tierra, bajo las velocidades y los ángulos de impacto que prevalecieron durante las fases tempranas de la formación de los planetas terrestres. Estos resultados plantean, además, la posibilidad de que estos planetas en crecimiento atraparan agua en sus interiores a medida que crecían.

Fondo naranja con título en blanco en mayúsculas:
¿PUDO LLEGAR EL AGUA DESDE EL CINTURÓN DE ASTEROIDES SIN NECESIDAD DE IMPACTOS?

Texto explicativo en blanco:
Un grupo de científicos del Observatorio de París presentó en diciembre de 2024 un modelo alternativo al de los impactos para explicar cómo el agua pudo viajar desde la línea de nieve hasta el interior del Sistema Solar. Según el modelo, al disiparse el joven disco protoplanetario, el aumento de luminosidad del Sol primitivo provocó la sublimación de los volátiles de los asteroides, liberando agua en forma de un nuevo disco gaseoso-viscoso. Este disco, formado principalmente por agua, se habría expandido gradualmente desde el cinturón de asteroides hacia el Sistema Solar interior. La gravedad de los planetas habría sido la principal responsable de capturar esta agua. Según los autores, el agua de la Tierra se habría depositado entre 10 y 100 millones de años después del nacimiento del Sol. Este tipo de discos de agua podrían detectarse en sistemas planetarios jóvenes gracias al telescopio espacial James Webb y al radiotelescopio ALMA.

En la parte inferior, sobre fondo naranja, hay una ilustración con el siguiente pie de figura en blanco:
Figura 13. Captura de agua sin necesidad de impactos. El proceso de liberación de volátiles por parte de los asteroides habría comenzado apenas 5 millones de años después del nacimiento del Sol. ¿Cayó el agua del cielo como si la arrojaran desde un inmenso cubo? Fuente: Sylvain Cnudde / Observatorio de París – PSL / LESIA.

La ilustración (Figura 13) representa al Sol (esfera amarilla a la izquierda), el planeta Tierra en el centro y una nube de asteroides a la derecha. Flechas blancas indican el movimiento del agua (H₂O) desde los asteroides hacia la Tierra, simbolizando un flujo continuo de vapor de agua. El fondo es oscuro con gradientes azules.

3. ¿Cuándo se formó el primer océano?

En enero de 2001 se hizo pública la primera evidencia científica de la existencia de un océano en la joven Tierra. La prueba llegó de la mano de circones detríticos (como los granos de arena de un río o una playa) encontrados en el interior de rocas cuarcíticas en el Distrito Murchison de Australia Occidental. La edad de los circones se determinó mediante dataciones radiométricas de Uranio-Plomo, y las condiciones ambientales se establecieron con ayuda del análisis de isótopos de oxígeno. Las pruebas señalan que estos circones se formaron hace unos 4.300 millones de años a partir de magmas que contenían un aporte significativo de corteza continental retrabajada, y que se formaron en presencia de agua cerca de la superficie de la Tierra. En definitiva: la Tierra contaba con una hidrosfera estable que interactuaba con la corteza 250 millones de años después de su formación.

Las teorías de cómo este primer océano se pudo formar y permanecer estable en la superficie terrestre se basan en la especulación y la modelización geofísica. A pesar de ello, hay determinadas ideas clave que nos permiten inferir algunas pinceladas de esta historia (Figura 14):

Esquema horizontal dividido en cuatro paneles que representan la evolución de la Tierra primitiva y la formación del primer océano, con fechas indicadas debajo de cada etapa:

Panel 1 (4.560 – 4.500 millones de años): Se muestra un planeta fundido con núcleo y manto, rodeado de gases expulsados (CO₂, H₂O, SiO₂) por desgasificación. Un gran objeto (Theia) impacta sobre la superficie, vaporizando silicato. El planeta tiene una temperatura superficial de unos 2000 °C. Se menciona la presencia de un océano de magma.

Panel 2 (4.500 – 2.500 Ma): El planeta está aún muy caliente con un flujo térmico elevado. Se forma una atmósfera de vapor de agua y dióxido de carbono. Se menciona el efecto invernadero y el inicio de la formación de la corteza.

Panel 3 (4.400 – 4.300 Ma): El planeta comienza a enfriarse. La atmósfera residual de CO₂ genera nubes, y se representa la condensación del vapor de agua y la formación de océanos a través de lluvias intensas.

Panel 4 (4.200 – 3.900 Ma): Representa un planeta con océanos estables y una atmósfera más tenue. Aparece la corteza terrestre y se plantea la posibilidad del inicio de la tectónica de placas y del ciclo del carbonato-silicato. En la parte superior se plantea la hipótesis del Gran Bombardeo Terminal.

La imagen está acompañada por el pie:
Figura 14. Secuencia evolutiva de la joven Tierra y los principales acontecimientos que llevaron a la formación del primer océano. Fuente: adaptado de Pinti (2005).

Figura 14. Secuencia evolutiva de la joven Tierra y los principales acontecimientos que llevaron a la formación del primer océano. Fuente: adaptado de Pinti (2005).

La Tierra primigenia recibió numerosos impactos de asteroides y planetesimales. El gran impacto que formó la Luna (Theia), hace unos 4.530 millones de años, liberó tanta energía que fundió por completo al menos el 70% la superficie terrestre.

La joven Tierra era un cuerpo muy caliente, con un elevado flujo térmico que provocaría unaintensa actividad volcánica. La intensa desgasificación provocada por el vulcanismo masivo, acumuló en la atmósfera dióxido de carbono (CO₂) y vapor de agua, lo que provocaría un intenso efecto invernadero que mantendría caliente la superficie terrestre.

Para que una masa de agua líquida sea estable en la superficie de un planeta, esta debe encontrarse por debajo del llamado punto crítico del agua, es decir,bajo condiciones de presión y temperatura que permitan distinguir el estado líquido del estado gaseoso. La presión crítica es de 221 bar (aproximadamente 221 veces la presión atmosférica normal), y la temperatura crítica es de 374 ºC. Una fuerte presión atmósfera de CO₂ permitiría la existencia de agua líquida, aunque la temperatura de la superficie terrestre fuese superior a los 200 ºC por el efecto invernadero.

Dos son los factores que permiten que un planeta pueda retener una atmósfera con elementos volátiles como el agua: un fuerte campo gravitatorio (que depende de la masa) y la presencia de un campo magnético que pueda protegerla del viento solar.

Conforme la concentración de CO₂ disminuía y la superficie terrestre se iba enfriando, se condensaba el vapor de agua presente en la atmósfera y aumentaban las precipitaciones.

La lenta disolución del CO₂ atmosférico debió acidificar aquel primer océano estable.

El estudio de la superficie lunar sugiere que entre 4.100 y 3.900 millones de años pudo tener lugar un episodio conocido como Bombardeo Tardío Intenso . Considerando que la superficie terrestre es catorce veces más grande que la de la Luna, y que la gravedad de la Tierra es seis veces mayor (lo que implica mayor capacidad de atracción), se ha calculado que sobre la Tierra debieron caer un número de asteroides unas 20 veces mayor que sobre la Luna. En este escenario, la colisión de un asteroide de 200 kilómetros de diámetro harían hervir los 200 primeros metros de un océano en todo el planeta; y el impacto de un objeto de 500 kilómetros pondría en ebullición la hidrosfera terrestre en su totalidad.

Con estos ingredientes la comunidad científica se ha aventurado a recrear artísticamente cómo pudo ser aquel primer océano hacia el final del eón Hádico (Figura 15). Pero, como suele ser común en ciencia, el pozo de las realidades a veces solo es una ilusión provisional.

Recreación artística de la Tierra durante el periodo conocido como Gran Bombardeo Terminal, hace entre 4.200 y 3.900 millones de años. La imagen muestra un paisaje dramático con un cielo rojo-anaranjado intenso y una superficie rocosa salpicada de cuerpos de agua. Decenas de meteoritos y asteroides incandescentes atraviesan el cielo en múltiples direcciones, dejando largas estelas brillantes. Algunos impactan violentamente contra el terreno y el agua, generando explosiones y salpicaduras. El entorno transmite una atmósfera caótica y extremadamente activa, con montañas al fondo y reflejos de fuego sobre el agua.

Fuente: Stephen Mojzsis / University of Colorado / NASA Lunar Science Institute / William Bottke / Southwest Research Institute.

Figura 15. Recreación artística de cómo pudo ser la Tierra hace 4.200-3.900 millones de años. Fuente: Stephen Mojzis/University of Colorado/NASA Lunar Science Institute/William Bottke/Southwest Research Intitute.

Bibliografía

Anguita, F. (2002) Biografía de la Tierra. Historia de un planeta singular. Editorial Aguilar. Versión digital revisada en: https://docta.ucm.es/entities/publication/e73ed2e8-2f75-452e-8839-2b027cdce8a8

Anguita, F. y Castilla, G. (2010). Planetas. Una guía para exploradores de la frontera espacial. Editorial Rueda.

Daly, R. T. y Schultz, P.H. (2018). The delivery of water by impacts from planetary accretion to present. Science Advances, Vol 4, nº 4.

Glavin, D.P. et al. (2025). Abundant ammonia and nitrogen-rich soluble organic matter in samples from asteroid (101955) Bennu. Nature Astronomy, Vol.9 pp. 199-210.

Hallis, L.J. (2017). D/H ratios of the inner Solar System. Philosophical Transactions of the Royal Cosiety A. Vol. 375, nº 2094.

Hernández-Bernal, M.S. y Solé, J. (2010). Single chondrule K-Ar and Pb-Pb ages of Mexican ordinary chondrites as tracers of extended impact events. Revista Mexicana de Ciencias Geológicas, Vol. 27, 1. Pp. 123-133.

Jewitt, D.J. y Young, E.D. (2015) El origen del agua en la Tierra. Investigación y Ciencia, 464 (mayo), pp. 54-61.

Quentin Kral, P.H. et al. (2024). An impact-free mechanism to deliver water to terrestrial planets and exoplanets. Astronomy and Astrophysics, Vol. 692, A70.

King, A.J. et al. (2022). The Winchcombe meteorite, a unique and pristine witness from the outer solar system. Science Advances, Vol. 8, nº 46.

Lorenzon, S. (2022) et al. Ringwoodite and zirconia inclusions indicate downward travel of super-deep diamonds. Geology, Vol. 50 (9), 996-1000.

Mojzsis, S.J.; Harrison, T.M. y Paloma, R.T. (2001). Oxygen-isotope evidence from ancient zircons for liquid water at the Earth’s surface 4,300 Myr ago. Nature, Vol. 409 (6817), pp.178–18.

Pearson, D. et al. (2014). Hydrous mantle transition zone indicated by ringwoodite included within diamond. Nature 507, 221–224.

Pinti, D.L. (2005). The Origin and Evolution of the Oceans. En Advances in Astrobiology and Biogeophysics, pp. 83–112.

Rubin, A. (2013) Meteoritos primitivos. Investigación y Ciencia, 439 (abril), pp. 24-29.

Schmandt, B. et al. (2014) Dehydration melting at the top of the lower mantle. Science, Vol. 344. Pp. 1265-1268.

Trigo-Rodríguez, J.M. et al. (2019). Accretion of water in carbonaceous chondrites: current evidence and implications for the delivery of water to early Earth. Space Science Riews, Vol. 215, 18.
